#11
 4,478     0

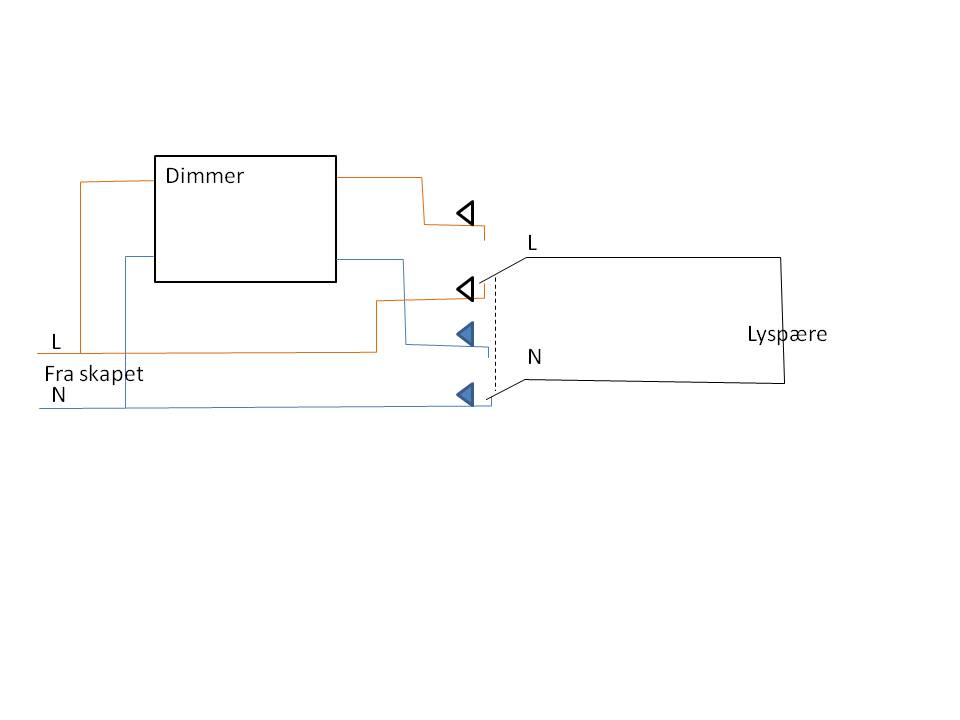

Tegninga er ikke slik jeg prøver å beskrive koblinga så derfor blir det feil.
Poenget er at du har en vender med to innganger og en utgang.
Ene inngangen tar strøm fra bevegelsesvakta, den andre får strøm direkte. Lampa kobles til utgangen.

   #14
 39     Vestlandet     0

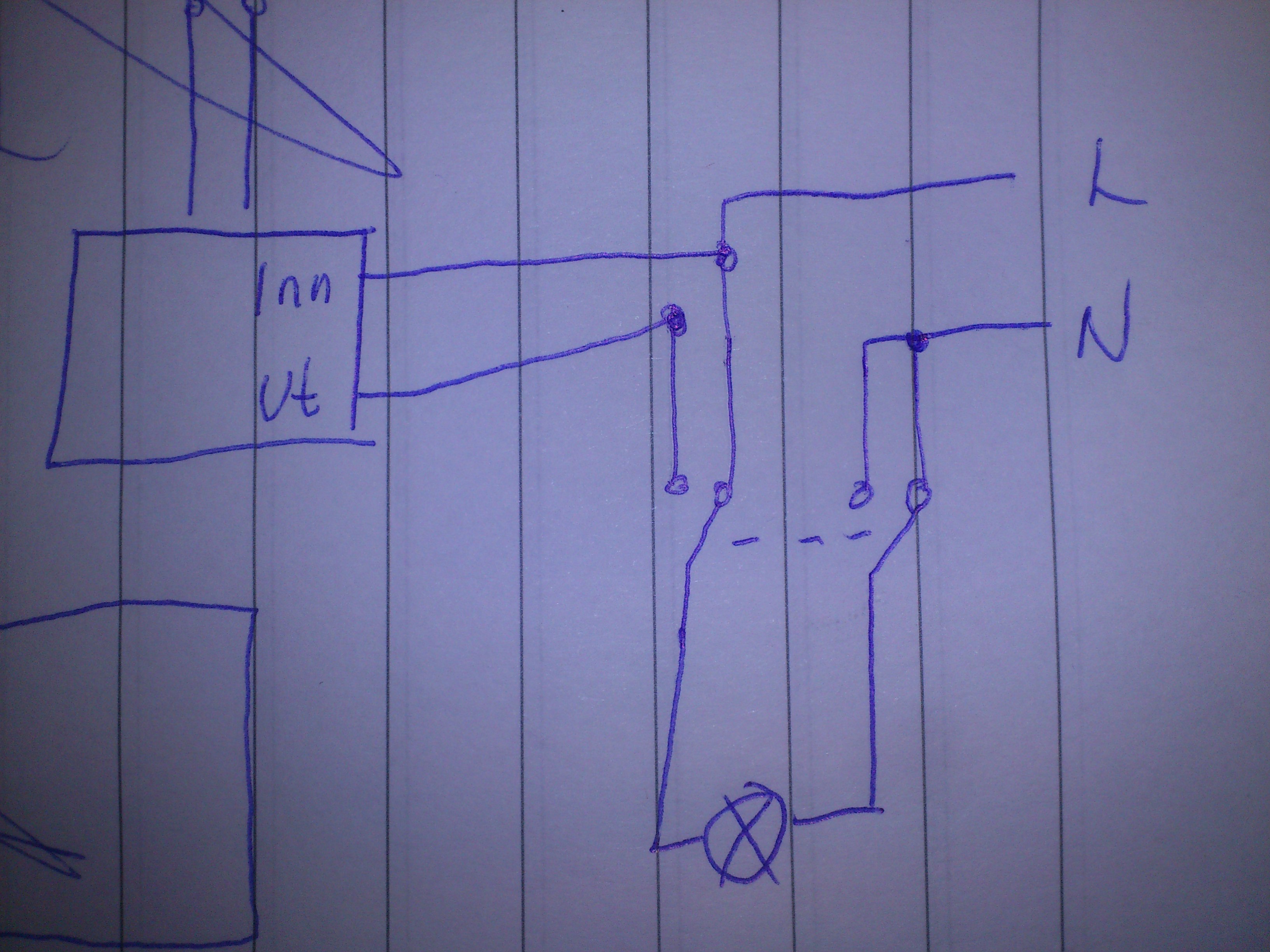

Slik??


Det blir feil.

1 lamp kobles til N og L på bryter
2 tilførsel kobles inn på ene venderkoblingen
3 bevegelsesdetektor kobles til den andre venderkoblingen

Detektor trenger i tillegg strøm for å funger, f eks fra tilførselen på punkt 3
   #15
 25,360     Akershus     0

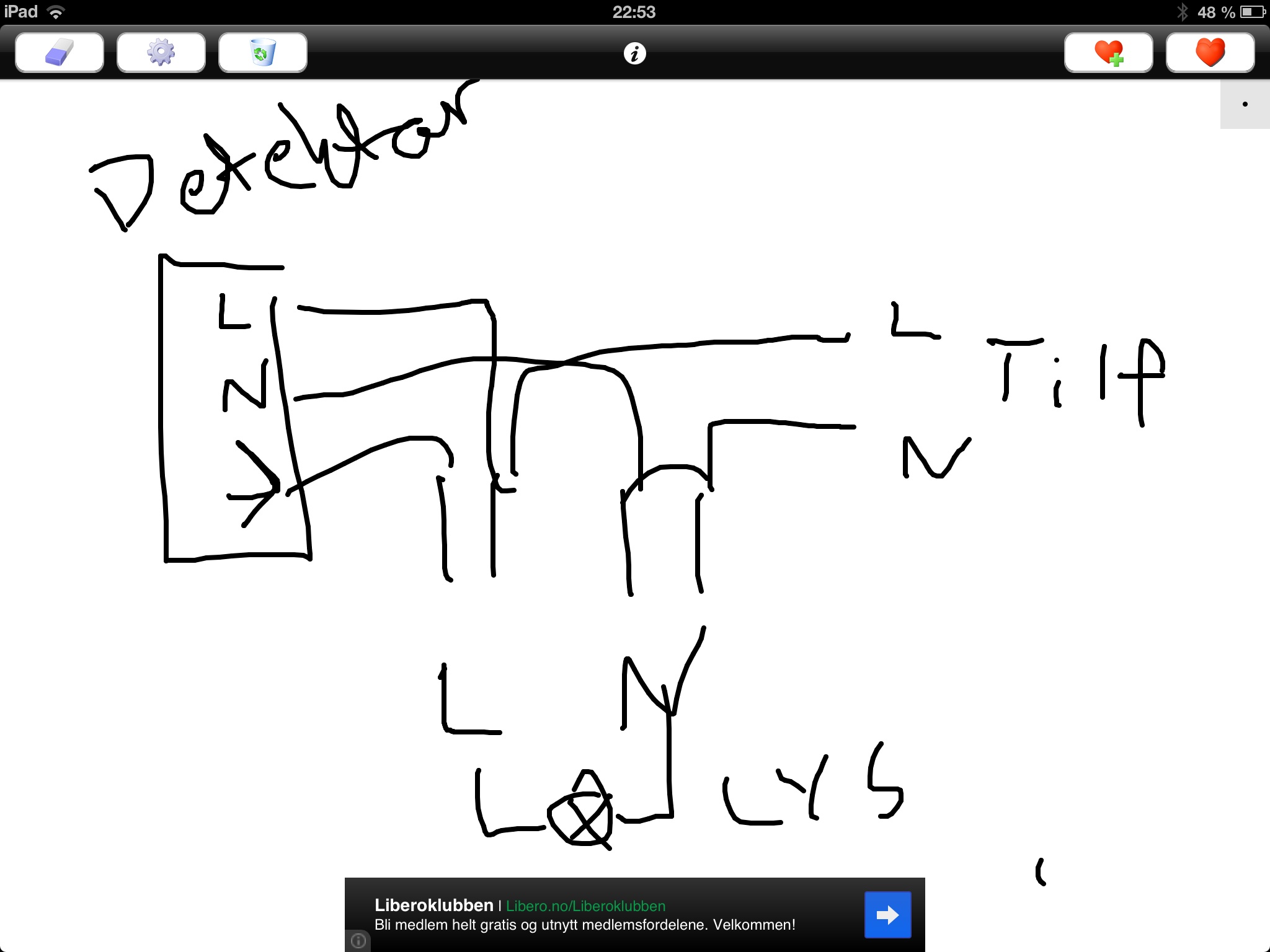

Da pusser vi litt på tegningen.

Er det slik dere mener? (Det er forøvrig ikke slik som angitt i innlegget over)

Bevegelsesdetektor med forbikoblingsbryter - Endevender.jpg - KjellG
Signatur

   #18
 25,360     Akershus     0


Da pusser vi litt på tegningen.

Er det slik dere mener? (Det er forøvrig ikke slik som angitt i innlegget over)


Det vil fungere, men er jo ikke det samme vi snakker om.


Nei?


Topol endevender, enten får lampa strøm fra bevegelsesvakta eller så får den strøm direkte.


Er det ikke dette tegningen min og tegningen til Geirat, viser?

Så kommer spørsmålet - er dette en brukbar og lovlig løsning på problemet?


Signatur
   #20
 25,360     Akershus     0
Dette er samme løsning som jeg skisserer  ;)

Ingen av dem vil imidlertid løse det problemet som TS reiser, gitt at en bruker Elko endevender.

Trolig må han til med noe PLS/rele-styr for å få til dette.
