Bryte 2-pol til styring av varmekabler på soverom

 29     0
Hei,

I et soverom er det byttet ut gammel elko bryter 2-1 med en en vanlig 2-pols bryter av denne typen: http://www.elko.no/getfile.php/produkter/doc/1/1/3403/Kobl3403.gif

Skal blå tilførselsledning(?) kobles på N eller L? Blå skal vel som hovedregel på N, men spiller det noen rolle på denne typen brytere? Sitter å ser på kobligskjemaet fra Elko og der ser det ut som de to "delene" av bryteren er koblet sammen (stiplet strek mellom de på koblingsskjemaet).

   #1
 25,389     Akershus     0
Å tukle med dette er ikke lov for ufaglærte. Enkelte gjør det likevel, men da bør de ha tilstrekkelig kunnskaper.

For funksjonen spiller det ikke noen rolle med farger og tilkobling. Vanlig praksis er at blå settes på N.

Hva er det du kobler? Kan ikke få samme virkning med en 2-pol som med en 2+1 som kan styre to individuelle laster.

Den stiplede linjen indikerer at de to bryterne er forriglet slik at de løper i parallell.
Signatur
  (trådstarter)
   #2
 29     0
Det var opprinnelig en 2-1 bryter  som styrte gulvvarme og taklys. Nå skal vi heller ha to separate bryter som styrer hver sin last. I den opprinnelige bryteren gikk det til gulvarme-delen inn 2 tynne blå ledninger og 2 tynne brune ledninger samt en blå tykk ledning til 2-polsbruddet. Til taklyset-delen av bryteren gikk det inn en brun og en hvit ledning. Hvordan må jeg kople alle disse ledningene for å få taklyset på en ny vanlig enpols-bryter og gulvvarmen på en topols-bryter som jeg har linket til over?
  (trådstarter)
   #5
 29     0
Beklager at den ble på skakke. Taklyset er i orden. Der ble hvit og brun ledning satt fast i en ny vanlig separat enpols bryter. Lyser virker og alt er i orden. De resterende ledningene kunne det vært greit med innspill på. Altså hvor skal de festes i en separat topols-bryter som linket til over.

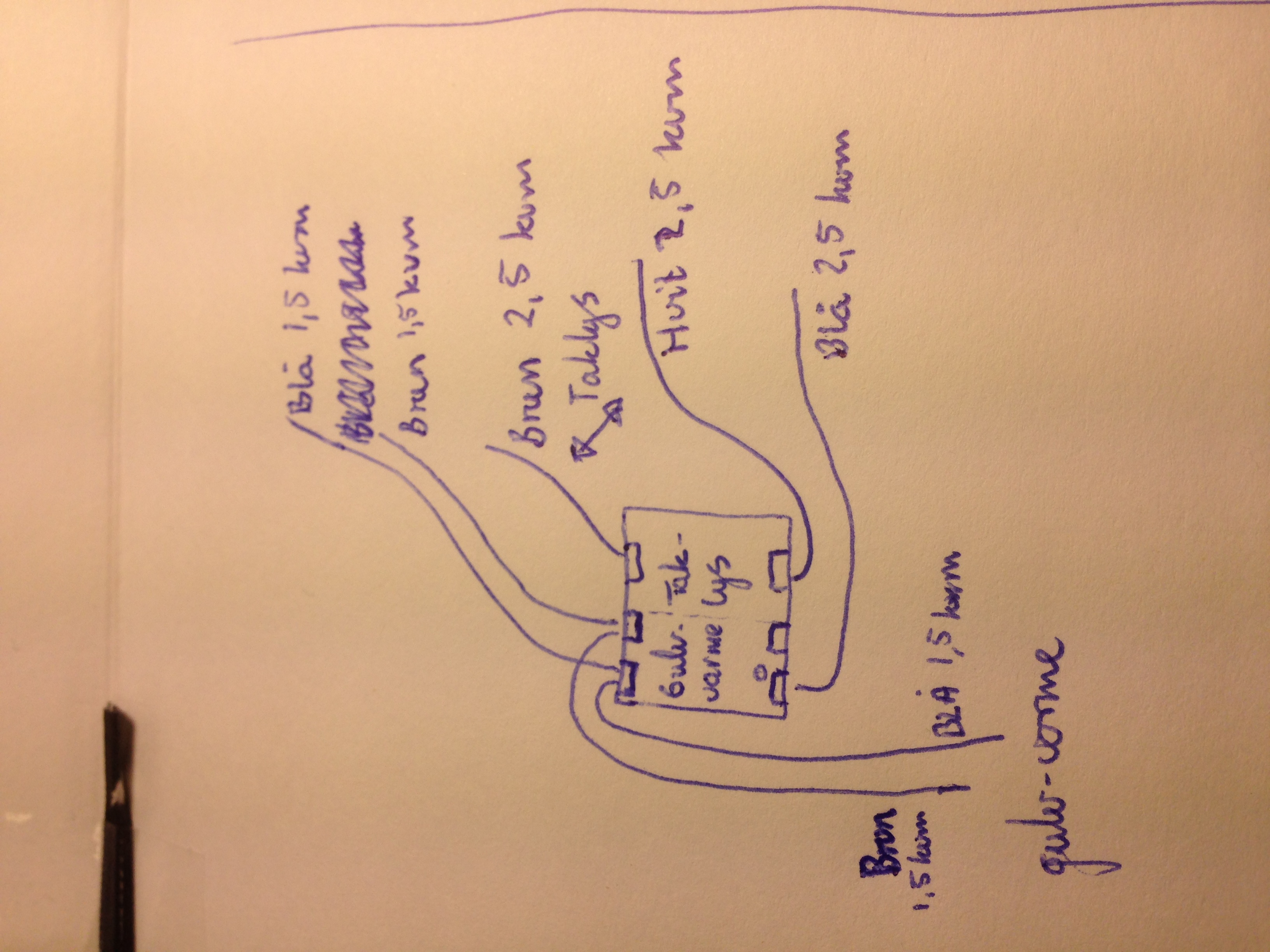

Bryte 2-pol til styring av varmekabler på soverom - gammel topolsbryter.JPG - _stenix
   #6
 923     0
Den topola bryteren skal kobles med hvit 2,5 mm2 til N, og brun 2,5 mm2 til L, de i bunn skal bare bytte side(strengt tatt ikke nødvendig om du har IT, men like greit å gjøre det slik).
De 2 brune 1,5 mm2 til varmekabler skal kobles opp på den åpne trekanten(V oppe) og de to blå 1,5 mm2 til varmekabler skal kobles til den fyllte trekanten(H. oppe).

Den enpola der strekker du en Brun eller hvit 2,5 mm2 fra  L på den topola brytern til L på den enpola brytern(H. oppe), og brun 2,5 mm2 til taklampe kobles til på åpen trekant(V. oppe). Dette gjelder Elko RS16, og jeg garanterer ingenting, da jeg ikke er noen elektriker, og anbefaler deg på det sterkeste å kontakte nettopp en elektriker.

Skjønner ikke helt hvorfor det er brukt 2,5 mm2 til taklampe, da det uansett har gått i mellom en 10A bryter, men er vel beste å benytte det som er brukt.


   #9
 25,389     Akershus     0
Enig. Elko viser samme bryter på to skjemaer, men de er speilvendte? Forvirrende.

Tar vi utgangspunkt i TS sin skisse og linken til Gærningen:

Mating kommer inn i bunnen på blå 2,5 til terminal N, og hvit 2,5 terminal L. Lys tas ut oppr til venstre på brun 2,5

Oppe til venstre utgår to blå og to br 1,5. Mao her er det splittet av til to laster.


Dette er det ikke lov for ufaglærte å tukle med. Når trådstarter velger å gå løs likevel, så burde han hatt bedre kunnskaper, dog positivt at han søker råd.
Signatur
  (trådstarter)
   #10
 29     0
Hei igjen og takk for innspill:) Reiser på jakt til over helga, skal se på de da. Hva er TS?:p
