Dimming til en takskinne med 5 spotter
 36     Trondheim     0

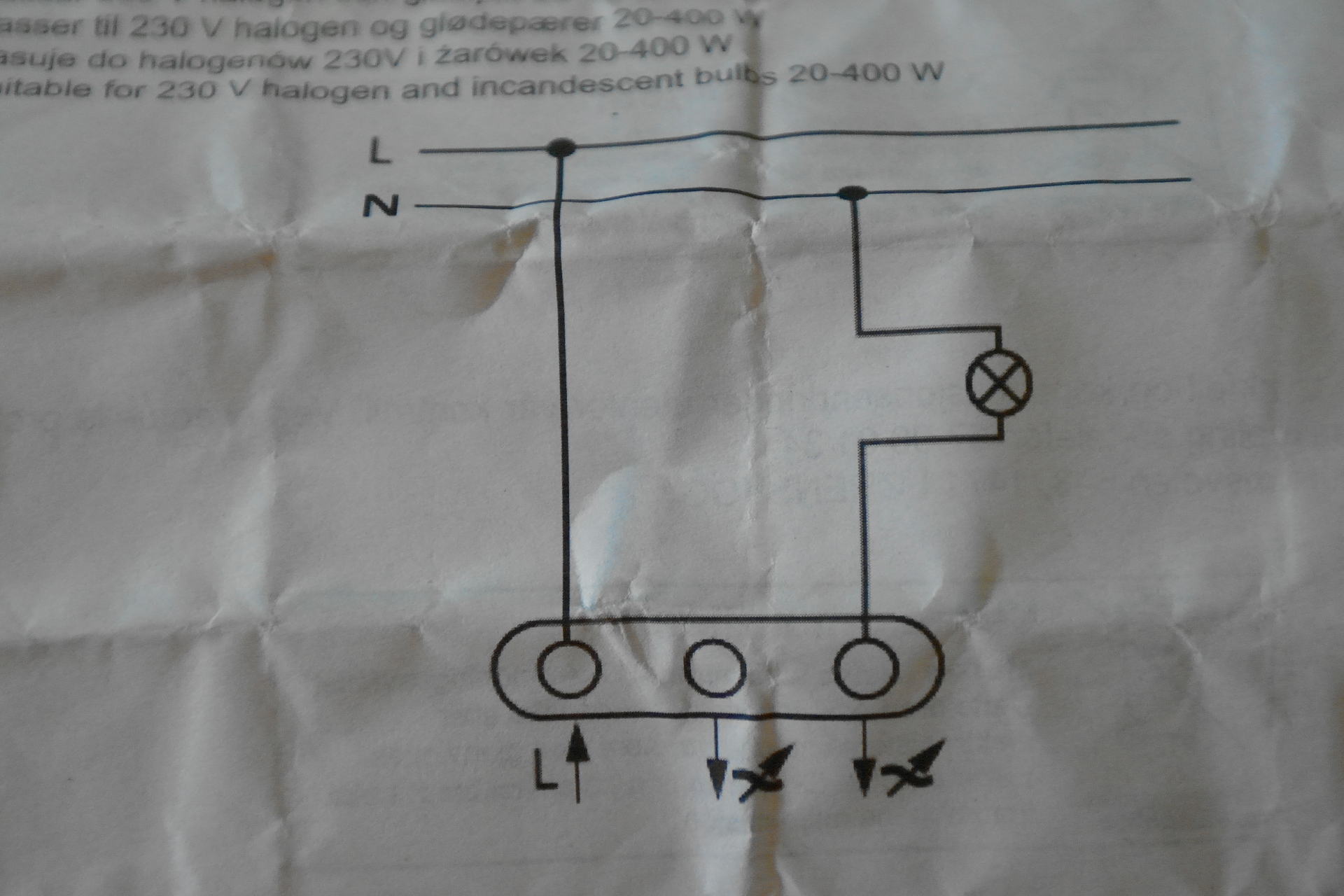

Trenger hjelp til dette koblingskjemaet.

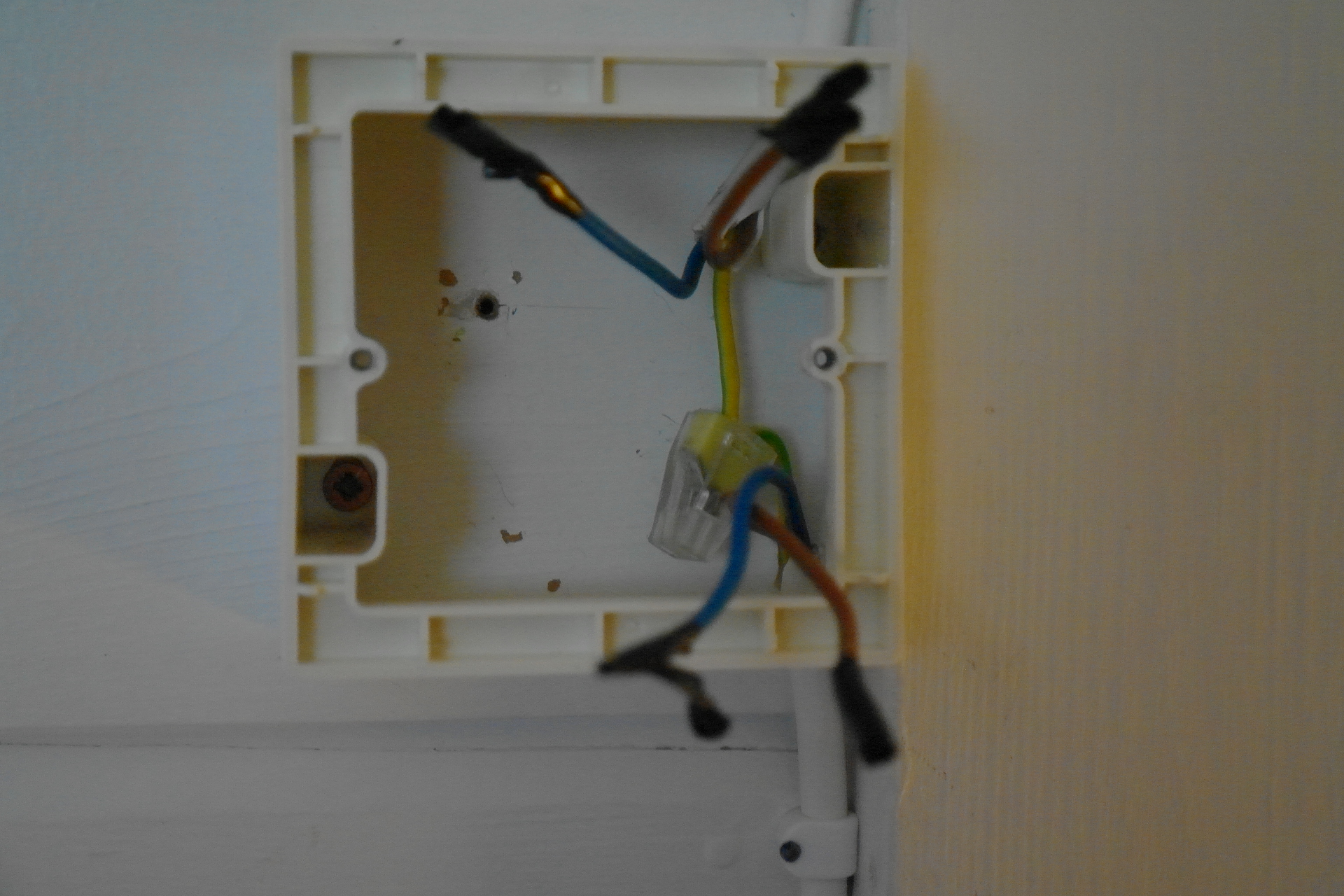

Lampa er montert i taket med ledning som går fra denne til en dimmer.
Fra dimmern går det videre ledning til en stikkontakt med strøm tilkoblet.

Men hvordan koble den brune og blå fra strømkilden og inn til dimmeren og den brune og den blå fra lampa?

Jeg spør fordi jeg ikke skjønner koblingskjemaet.
Dimming til en takskinne med 5 spotter - 09063003.JPG - Wasp
Dimming til en takskinne med 5 spotter - 09063005.JPG - Wasp
Dimming til en takskinne med 5 spotter - 09063007.JPG - Wasp
Signatur
  Siter
   #1
 536     norge     0

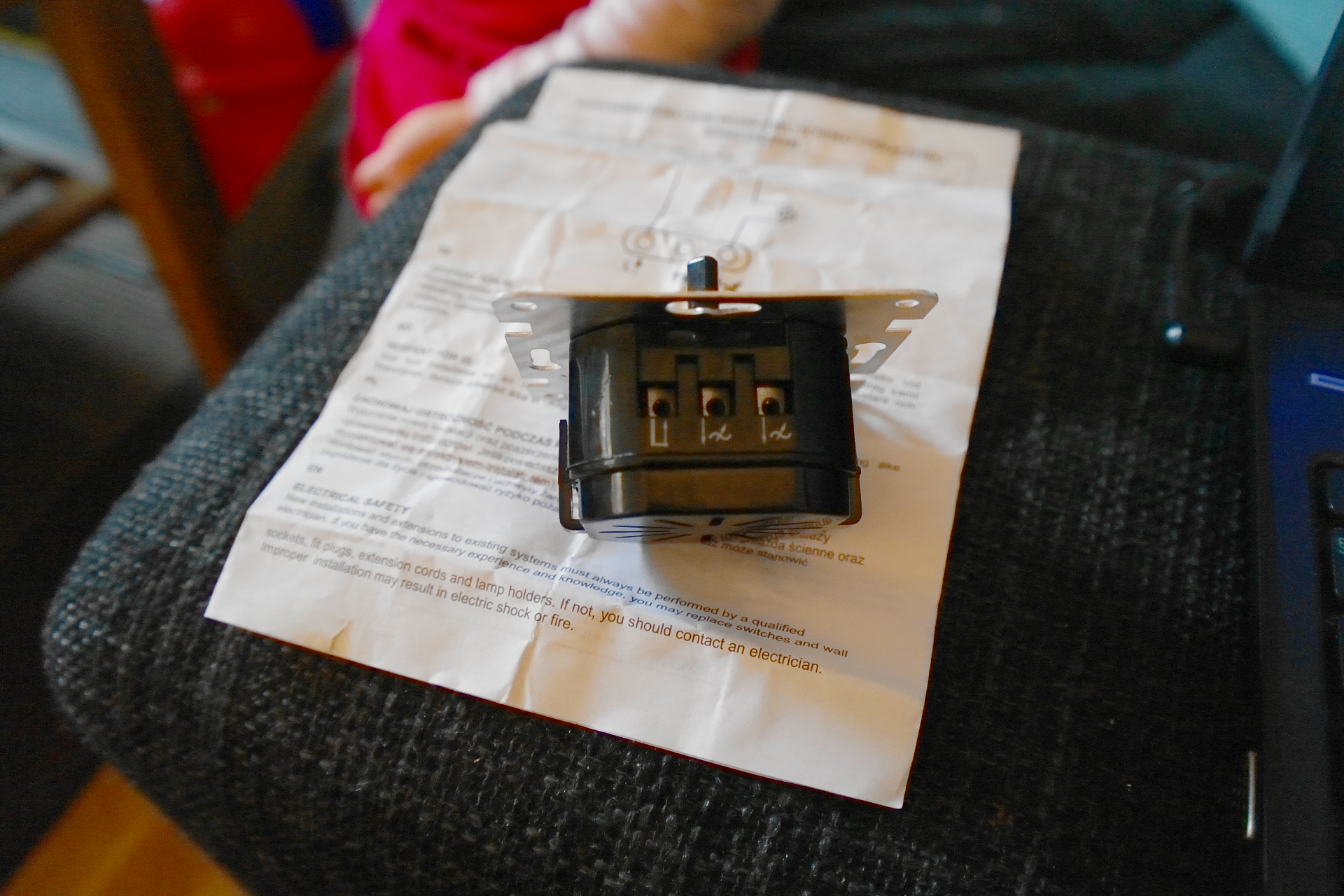

Denne dimmeren dimmer bare ene fasen. (L, brun) De to blå (N) kobler du bare sammen i en koblingsklemme inne i boksen. Så skal L fra tilførsenen inn på L på dimmeren. Og L som går til lampen skal på den buede pila på dimmeren. Håper du forstod dette. Smile Avisoler lederene forsiktig og skru skruene godt til. (Du skal ikke bruke makt.)
  Siter
  (trådstarter)
   #2
 36     Trondheim     0
Har nettopp koblet som du forklarte. Men det er ikke lys i spottene  :'(
Signatur
  Siter
   #3
 536     norge     0
Er spotskinnen din 230V eller 12V? Du kan se dette på pærene. Ser ut som dimmeren din er for glødelamper og 230V halogen. Hvis du har 12V kan det være derfor det ikke virker. Har det stått en bryter der før, sånn at du vet at det har virket tidligere?
  Siter
   #4
 4,480     0
Hvis du tar en ledningsstump og putter en ende ned i hvert av de to hullene i dimmeren der det er ledninger fra før, lyser skinnen da?
Hvis du eventuelt setter spenning direkte på skinnen, lyser den da?
Er det sikring i dimmeren?
  Siter
  (trådstarter)
   #5
 36     Trondheim     0
nanda Friday, September 7, 2012

Er spotskinnen din 230V eller 12V? Du kan se dette på pærene. Ser ut som dimmeren din er for glødelamper og 230V halogen. Hvis du har 12V kan det være derfor det ikke virker. Har det stått en bryter der før, sånn at du vet at det har virket tidligere?


Det er 230V på spottskinnen. Det har ikke vært noe bryter der fra før.
Signatur
  Siter
Annonsørinnhold
Les også:
Skal du ha downlights hjemme? Da må du vite dette først.
  (trådstarter)
   #6
 36     Trondheim     0
elektrikern Friday, September 7, 2012

Hvis du tar en ledningsstump og putter en ende ned i hvert av de to hullene i dimmeren der det er ledninger fra før, lyser skinnen da?
Hvis du eventuelt setter spenning direkte på skinnen, lyser den da?
Er det sikring i dimmeren?

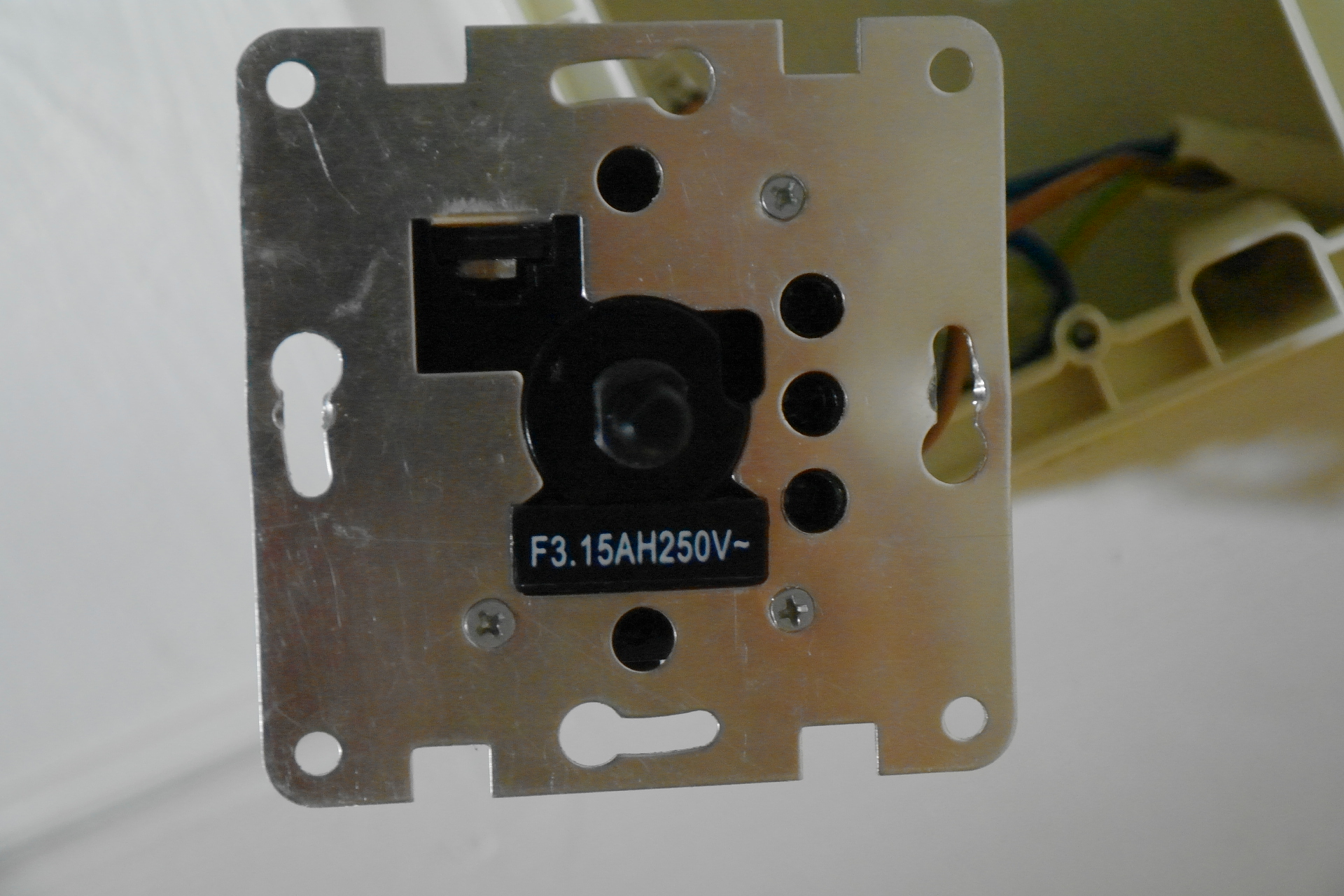

Når jeg setter en ledningsstump der begge brune er koblet inn lyser skinnen. Når jeg setter direkte strøm lyser skinnen også. Ikke sikker på om dimmeren har sikring. Står 15AH250V på selve dimmeren. Er det sikring inni den?
Signatur
  Siter
   #9
 4,480     0
Under der det står 3,15A sitter det en sikring som er gått. Bytt den med en som er like stor, i allefall ikke større. Det holder med sikringer med merkestrøm ned til 1,6A også.
  Siter
  (trådstarter)
   #10
 36     Trondheim     0
Supert  :D

Jeg fant sikringa og skifter den i morgen  Grin
