Dersom leder fra venstrebryter og hovedbryter er forbyttet vil en trolig få den oppførselen du beskriver. Venstrekontaktor slår inn når strømmen blir satt på og hovedkontaktor trekker når venstreknapp trykkes inn.
Her er koblingsskjema som jeg koblet styretablå etter, det er ett helt enkelt styretablå med 4 funksjoner og nødstopp.. Tipper jeg har rotet med den ene lederen som jeg var litt usikker på hvor skulle.. www.fosenelektro.no/datablad/4funskjoner.pdf
Ser jo greit ut. Du får trykke knapp etter knapp og måle ut hvilken kontaktor som får strøm. Vær obs på uventede bevegelser i talje/katt da en her kanskje har forbyttinger.
Er ganske sikker nå på at jeg har bommet litt i håndkontrollen.. Kommer en 6 leder kabel ned i kontrollen å 3 av disse var røsket ut.. Kontrollen har 4 funksjoner + nødstopp! leder nr 1 er loddet fast i nødstopp, nr 2,3,4 og 5 går til hvv opp, ned, høyre og venstre, mens med leder 6 var jeg usikker på hvor skulle. På andre side av nødstopp? På andre side av nødstopp er det allerede en leder som går ut og innom alle brytere..
På andre side av nødstopp er det allerede en leder som går ut og innom alle brytere..
Usikker på hva du mener her. Gitt at skjemaene som det nå lenkes til i denne tråden er riktige, så:
Den lederen som er oppgitt som grå kommer fra en side på en 24V trafo i releboksen. Denne lederen skal inn på alle brytere. Etter hver bryter kommer en kontaktor og deretter tilbake til 24V trafo.
Slå strømmen til anlegget av og nødstopp av. Når du setter på strømmen til anlegget vil jeg tro at det er livløst i releboksen. Slå på nødstopp og du skal høre at hovedkontaktor slår til. Deretter den kontaktor der knappen trykkes.
Med alle brytere av skal du måle 24V over hver bryter.
Da var den endelig i orden.. 😄 hadde klønet og satt ene lederen på feil klemme. 2 min feilsøking, så var alt oppe å gikk igjen som normalt.. Takker for all hjelp og engasjement.. 😃

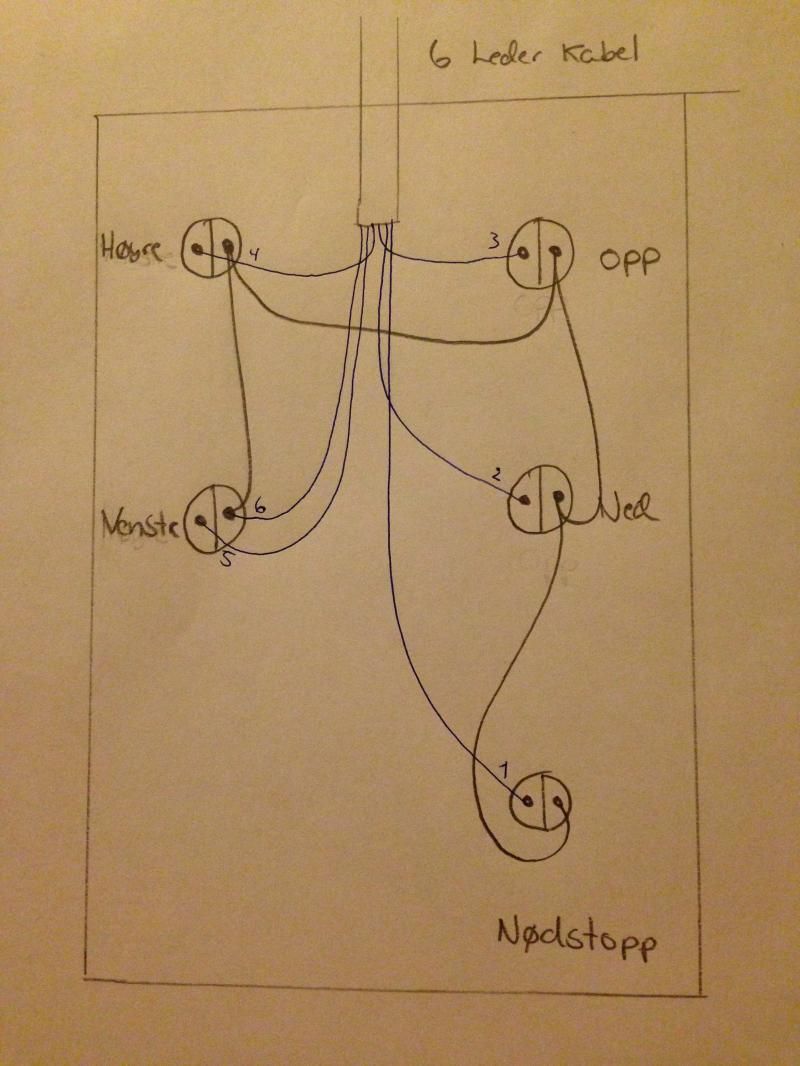

Har laget en liten skisse om hvordan det skulle være koblet.. Jeg har rotet av en eller annen grunn å koblet leder nr 5 og 6 sammen på ene siden på venstre bryteren, mens leder nr 6 skulle være koblet på den andre siden av venstre bryteren slik at det hele ble til en krets..
Usikker på hva du mener her.
Gitt at skjemaene som det nå lenkes til i denne tråden er riktige, så:
Den lederen som er oppgitt som grå kommer fra en side på en 24V trafo i releboksen. Denne lederen skal inn på alle brytere. Etter hver bryter kommer en kontaktor og deretter tilbake til 24V trafo.
Slå strømmen til anlegget av og nødstopp av.
Når du setter på strømmen til anlegget vil jeg tro at det er livløst i releboksen.
Slå på nødstopp og du skal høre at hovedkontaktor slår til.
Deretter den kontaktor der knappen trykkes.
Med alle brytere av skal du måle 24V over hver bryter.
Kan du beskrive eller lage en skisse av hvordan det var ved feilkobling. Nysgjerrig på hvordan det hele fungerte for venstregange.
