Er dette koblet korrekt?
 351     0
Lurer på om dette er korrekt koblet? I resterende del av huset bruker jeg elko 315, men denne dimmeren er en abb dimmer for led, som produsenten så populært kaller den. Grunnen til at jeg lurer er at den er litt varm. Ikke veldig varm, kanskje litt varmer enn lunka, om jeg skal prøve sette ord på det.
Ingen av elko dimmerne mine er varme, derfor jeg lurer litt. Er det bare sånn at enkelte dimmere blir litt varmere enn andre?
Kobblingen av dimmeren er utført av elektriker.

Vanskelig å se hva som går hvor på bildene. Men blå leder tilførsel er koblet på pil 1, brun leder tilførsel er kobblet på pil to. Brun leder lys, er kobblet sammen med den brune lederen tilførsel på pil to. Blå leder lys er da kobblet på den skråpila med kurve over.

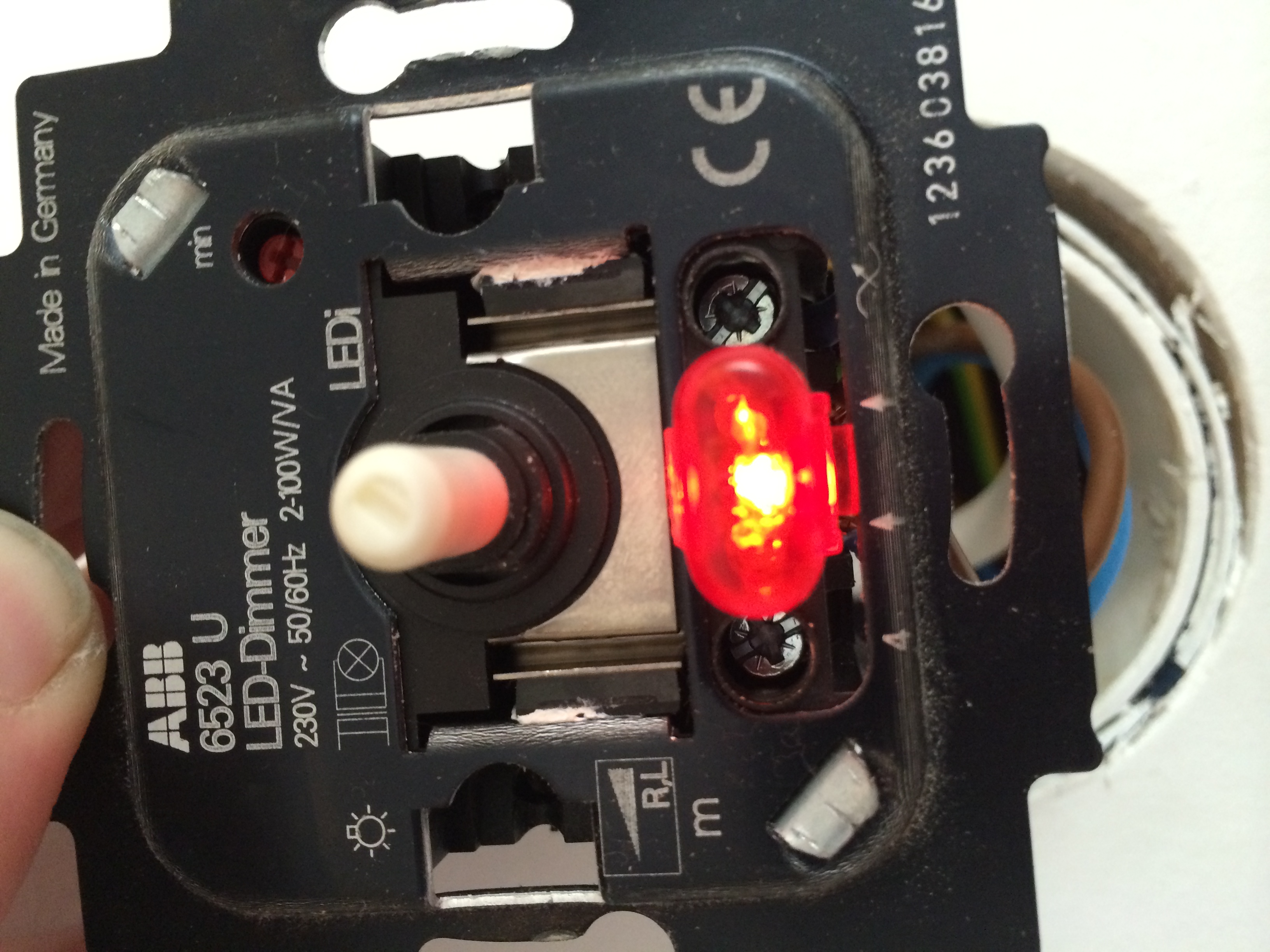

Er dette koblet korrekt? - IMG_0018.JPG - merik82

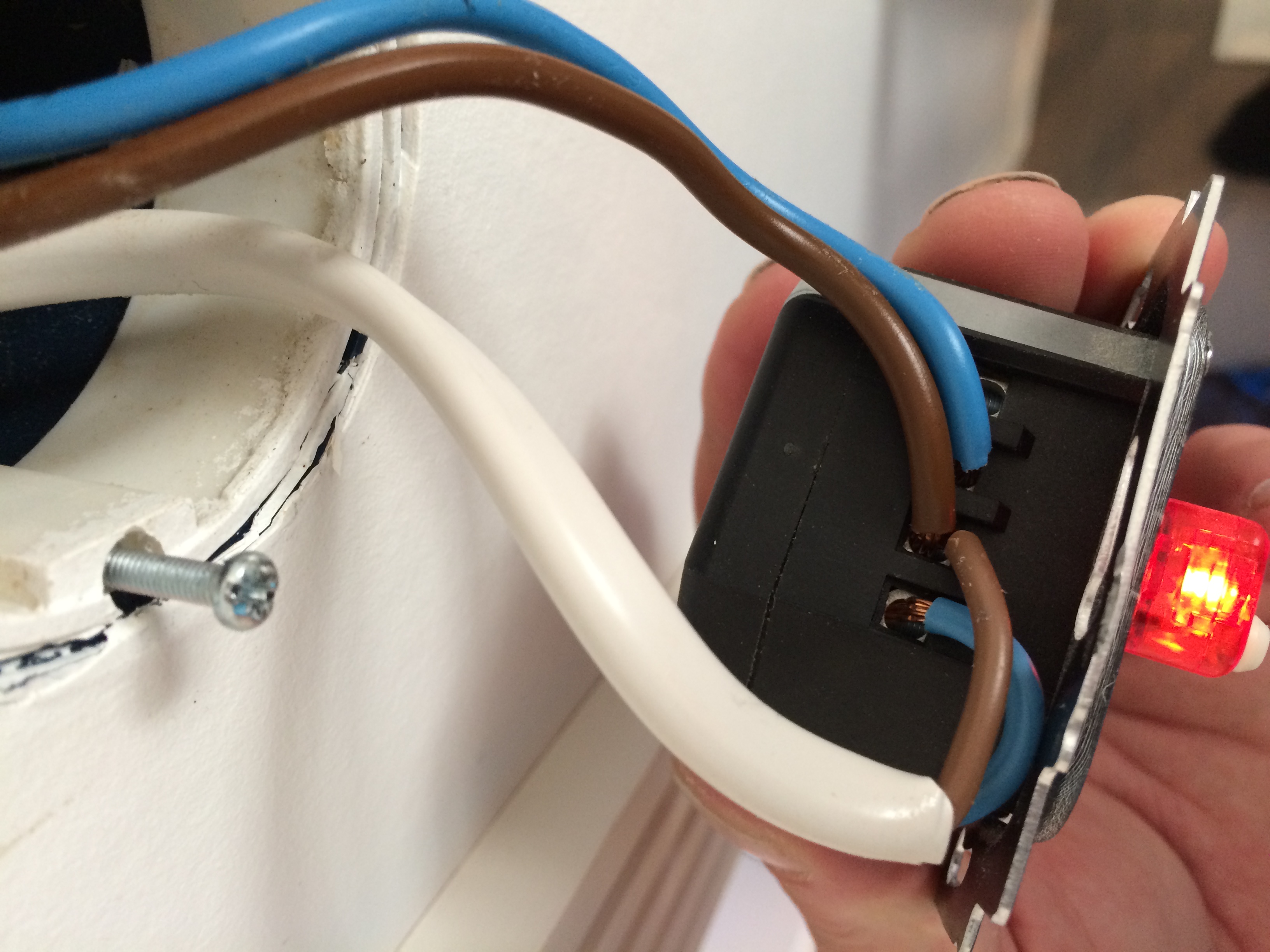

Er dette koblet korrekt? - IMG_0017.JPG - merik82
  Siter
   #1
 227     0
ser greit ut dette.

noen kan bli litt varmere enn andre,men jo mer belastning jo varmere og jo nærmere maxbelastningen på dimmern jo varmere.





  Siter
   #2
 4,474     0
Dette er ikke koblet etter montasjeanvisningen.  Det skal inn bare en fase på klemmene merket med pil.
  Siter
  (trådstarter)
   #3
 351     0
Skal den andre fasen på klemma som er merket med 4 tallet da? Er det farlig å ha det kobblet som jeg har det nå?
  Siter
   #4
 2,857     0
De to blå, den fra sikringsskapet og den fra lampa, skal kobles sammen, men ikke til dimmeren. Den brune fra sikringsskapet på pil, og den til lampa på pil med kurve.

Her er blå og brun byttet om; det i seg selv gjør forsåvidt ikke så mye, men at det er to forskjellige faser på de to pilene er ikke helt i henhold. På skjemaet for dimmeren ser det ut som det er en kondensator(?) mellom disse to inngangene? Hvordan oppfører denne seg ved normal eller feil kobling??

Jeg skjønner heller ikke helt koblingseksempel 2 i anvisninga. Hva er det ment å vise her? Dimmer kombinert med endevender i trappekobling?

http://installasjonsprodukter.no/documents/II1/6513U-102_II1.pdf
  Siter
  (trådstarter)
   #5
 351     0
Ikke det at jeg er noen ekspert, men skal ikke blå (n) på skråpila med kurve?
  Siter
Annonsørinnhold
Les også:
Smarthus som gir deg hvilepuls? Selvsagt er det mulig.
   #6
 2,857     0
Om du ser på skjemaet jeg linket til, så skal N (blå) direkte fra sikringsskap til lampe, og ikke innom dimmer i det hele tatt, mens det er L-leder (brun) som skal inn på < og ut på pil med bølge. Det samme gjelder forsåvidt for alle enpolede brytere og dimmere; N skal være ubrutt, og L brytes (dimmes). "Pil med bølge" er et "universalt" symbol for utgang fra dimmer til lampe, eller brutt/dimmet L-leder.
