Ah..Sånn ja..Men hvordan mener du en kobler det opp. Du skriver aktuator. Tenker du da de eksisterende releene da? eller legge inn nye? Evt hvordan kan jeg eventuelt styre dette oppe OG nede? 2 brytere?
Du setter inn 1-2 nexa wmr-1000 i aggregatet. Dette mener jeg med "aktuator". Disse kobler releene R2 og R3 inn for å øke hastigheten og styres trådløst.
Med flere nexa brytere flere steder, kan wmr styres fra flere steder.
Dersom det er bra nok å la aggregatet gå fast på 1 eller 2 og øke til 3 ved dusjing, kan du nøye deg med én bryter og én wmr 1000. Grunnfarta setter du da med dagens bryter i pos 1 eller 2.
Med trådløs bryter oppe og nede, kan du slå på oppe før dusj og av nede etter en stund.
Dersom det er mulig med kabel, kan en bruke ordinære brytere og droppe nexa og batteribytte.
Edit. Mulig du må legge de mottakerne i en plastboks utenfor aggregatet for å få radiokontakt.
Ah, sånn ja. Ja det var jo egentlig genialt. En enkel koblingsboks for di trådløse nexa. Men hvis jeg kjører grunnfarta på 1, og legger inn nexa på 2 og 3. Hva skjer da når jeg trykker inn f. Eks 2? Vil 1 og 2 lage kortslutning hvis begge ligger inne?
Står forklart lenger oppe. Se på kontaktsettet til releene øverst på skjemaet.
Du ser at om R3 er av, så vil en med R2 veksle mellom 1. og 2. tapping fra trafo. R3 veksler tilsvarende, mellom "lav" (1 og 2) og "høy" (direkte til fase).
Slår du på 3, får du høyeste fart uavhengig av om 2 er på eller av. Trykker du "feil" vil ingenting bli ødelagt.
(Vær obs på at nexa styrer releene R2 og R3, ikke strømmene til viftene)
Ja. Stemmer..Genialt dette må jeg si. Det er en enkel løsning som fungerer greit.
Så med Nexa kan en programmere 2 brytere på samme motaker? En til oppe og en til nede.
Ser isåfall for meg og ha en dobbel oppe og nede og styre 2 og 3 med disse.

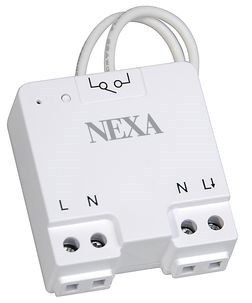

Den nexa 1000, vil det si at jeg må legge opp strøm til L og N i tillegg til kontaktsettet på relleet på den andre L og N? Eller er det kablene på denne jeg skal bruke for relleet? Ser det er et vanlig lukke kontaktsett på bildet for kablene på selve Nexa
Alternativt kan man bruke et smart-rele, slik som Schneider Zelio Logic. Trenger vel omtrent bare minste utgave, 2 innganger og 3 utganger er det som brukes. Da kan man styre det hele med en impulsbryter. Hver impuls kan da bytte fra et trinn til neste slik: 1-2-3-av-1-2-3-av-osv. Alt er forriglet, og enkelt å programmere. Impulsbrytere kan være kablet eller en trådløs løsning.
Her er en utgave med 6 innganger og 4 utganger. Fåes også med display. Husk programmeringskabel i tillegg.

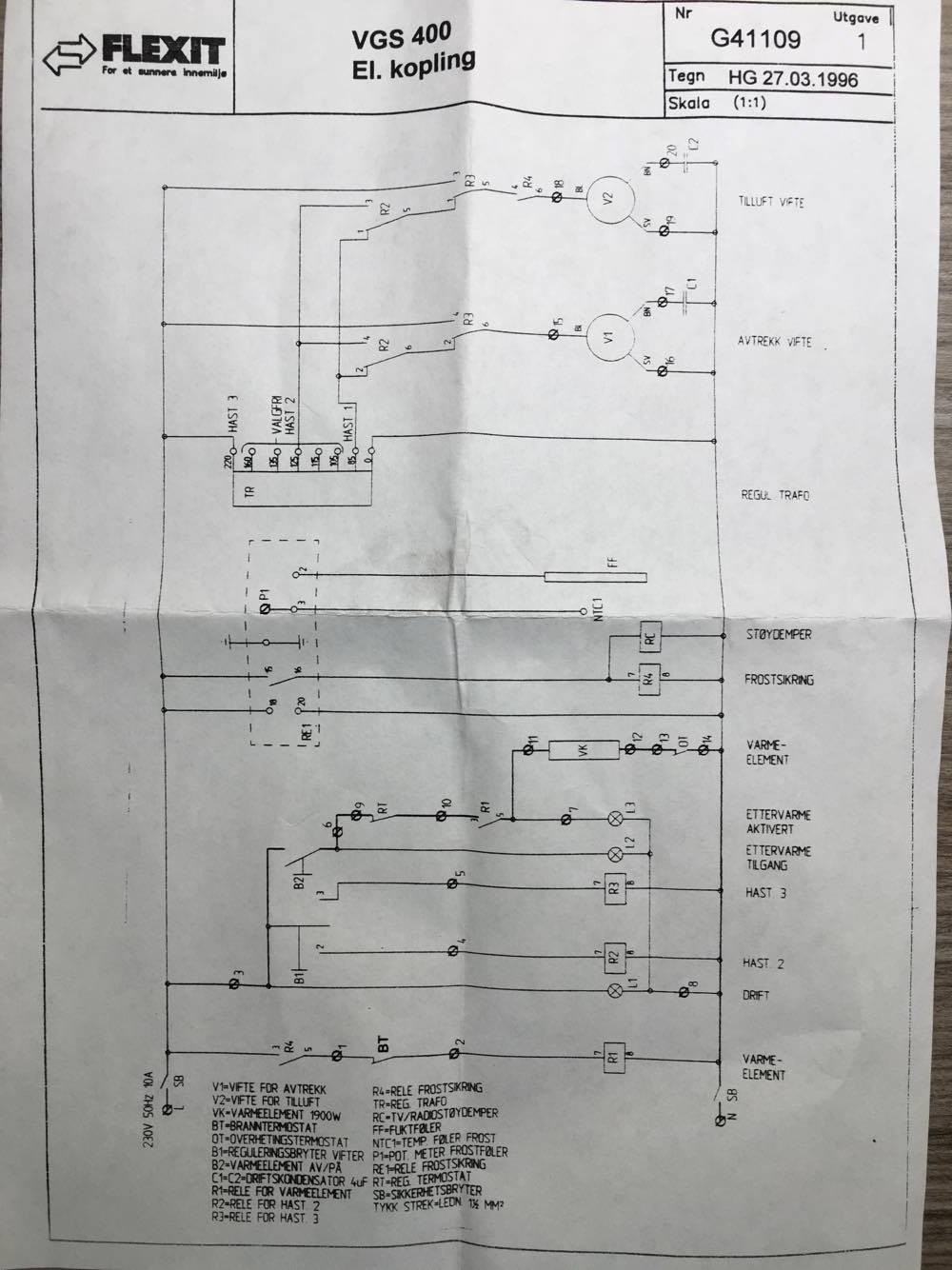

På skjemaet er markert noe som jeg tolker som nummererte skruekoblinger.
På nexamottaker 2 kobler du L til 3, N til 8, L1(L-ut) til 4 På nexamottaker 3 kobler du L til 3, N til 8, L1(L-ut) til 5
("Nexamottaker 1"finnes ikke)
Aldri brukt Nexa, men mener de kan programmeres slik at flere brytere styrer samme mottaker
Genialt dette..Kjøpte nexa, koblet det oppe. Men det fungerte ikke. Lurer på hva jeg har gjort feil.
Jeg har vel i utgangspunktet bare koblet vekk 2 og 3 på bryteren og inn på nexa i stedet. Har programert bryteren og den klikker men releet legger ikke inn..Underlig.. Hva gjør jeg med N ut da? Lar den stå utbrukt?
Må tenke litt, men ser foreløpig ut til at med to trådløse brytere og lukkeaktuator så kan du fjernstyre B2 og B3.
1) ingen brytere på
2) første bryter på
3) andre bryter på
Ser ut til at du kan koble første aktuator (relé) mellom 3 og 4 og andre aktuator mellom 3 og 5.
Ev kan du begrense deg til én aktuator: 1 eller 2 settes med bryter. Med fjernstyring øker du til 3. Koble aktuator mellom 3 og 5.
Dette kan kanskje brukes:
2 stk http://www.clasohlson.com/no/Nexa-WMR-1000-innbyggingsmottaker-p%C3%A5-av-/36-5940
1 stk http://www.clasohlson.com/no/Nexa-LWST-605-tr%C3%A5dl%C3%B8s-veggstr%C3%B8mbryter-/36-4614
Evt hvordan kan jeg eventuelt styre dette oppe OG nede? 2 brytere?
Elruts
Med flere nexa brytere flere steder, kan wmr styres fra flere steder.
Dersom det er bra nok å la aggregatet gå fast på 1 eller 2 og øke til 3 ved dusjing, kan du nøye deg med én bryter og én wmr 1000. Grunnfarta setter du da med dagens bryter i pos 1 eller 2.
Med trådløs bryter oppe og nede, kan du slå på oppe før dusj og av nede etter en stund.
Dersom det er mulig med kabel, kan en bruke ordinære brytere og droppe nexa og batteribytte.
Edit.
Mulig du må legge de mottakerne i en plastboks utenfor aggregatet for å få radiokontakt.
Men hvis jeg kjører grunnfarta på 1, og legger inn nexa på 2 og 3. Hva skjer da når jeg trykker inn f. Eks 2? Vil 1 og 2 lage kortslutning hvis begge ligger inne?
Du ser at om R3 er av, så vil en med R2 veksle mellom 1. og 2. tapping fra trafo. R3 veksler tilsvarende, mellom "lav" (1 og 2) og "høy" (direkte til fase).
Slår du på 3, får du høyeste fart uavhengig av om 2 er på eller av. Trykker du "feil" vil ingenting bli ødelagt.
(Vær obs på at nexa styrer releene R2 og R3, ikke strømmene til viftene)
Så med Nexa kan en programmere 2 brytere på samme motaker? En til oppe og en til nede.
Ser isåfall for meg og ha en dobbel oppe og nede og styre 2 og 3 med disse.
Den nexa 1000, vil det si at jeg må legge opp strøm til L og N i tillegg til kontaktsettet på relleet på den andre L og N? Eller er det kablene på denne jeg skal bruke for relleet? Ser det er et vanlig lukke kontaktsett på bildet for kablene på selve Nexa
På nexamottaker 2 kobler du L til 3, N til 8, L1(L-ut) til 4
På nexamottaker 3 kobler du L til 3, N til 8, L1(L-ut) til 5
("Nexamottaker 1"finnes ikke)
Aldri brukt Nexa, men mener de kan programmeres slik at flere brytere styrer samme mottaker
Her er en utgave med 6 innganger og 4 utganger. Fåes også med display. Husk programmeringskabel i tillegg.
http://no.rs-online.com/web/p/logic-modules/4798098/
Genialt dette..Kjøpte nexa, koblet det oppe. Men det fungerte ikke. Lurer på hva jeg har gjort feil.
Jeg har vel i utgangspunktet bare koblet vekk 2 og 3 på bryteren og inn på nexa i stedet. Har programert bryteren og den klikker men releet legger ikke inn..Underlig.. Hva gjør jeg med N ut da? Lar den stå utbrukt?
