Lang gummikabel sier du? Klarer du å se påstemplet maksimal merkespenning? Om kabelen er godkjent for 400 eller 690V kan det være en idé å kjøpe en pumpe som er beregnet for 400 eller 690V, og så transformere opp spenningen med en liten trafo ut fra huset til pumpa.
Dette gjør at du klarer deg med lavere tverrsnitt, både med tanke på kortslutningsstrømmen( som opprettholdes lengre med større spenning) og belastningsstrøm.
Dersom det er gummikabel du har, og ikke pfsp eller lignende jordkabel, så vil jeg anbefale å bytte den ut uansett, kablene holder ikke 10-15 år med myr og dagslys før vannet klarer å trekke inn i gummien. Plastkabler er desto mer pålitelige.
Skal du kjøpe jordkabel med større tverrsnitt, dvs 10 og kanskje 25mm2 så begynner kronene fort å rulle om du ikke sitter på gode innkjøpsavtaler selv, eller at noen har noe overskudd å selge deg. Kanskje kan trafo være en god løsning over så lange strekk.
Jeg foreslår at du forespør lokalt E-verk om kortslutningsytelsen inn til huset ditt, så kan enten jeg eller andre på forumet her hjelpe deg å finne minimumskrav til kabel
2rgeir: hvilken verdi for Ik2min har du brukt? Noe sier meg at trådstarter kanskje ikke er en av de som bor i urbane strøk og har kort vei til everkstrafo. Har selv montert en del på "bygda" og vært nødt til å bruke B-karr på kurser over 30 meter. Igjen så er jo noen så heldige å være eneste gård i kilometers omkrets og derfor har fått fremlagt trafo på gårdsplassen:)

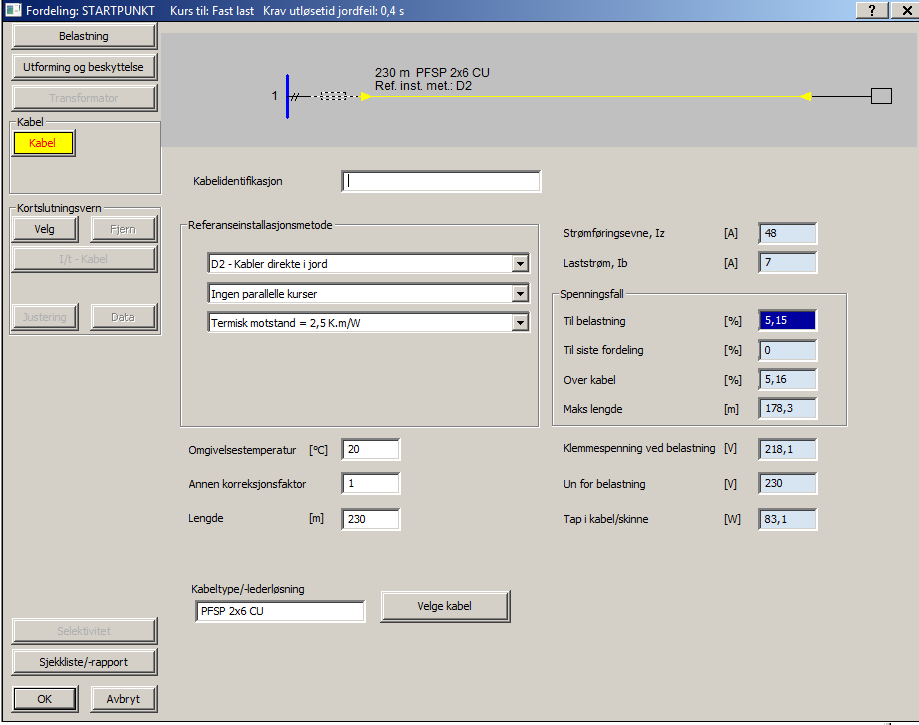

Jeg har brukt bare standardverdier. 10 og 1,5. Det har lite for seg å øke tverrsnittet ytteligere for å kompensere evt dårligere kortslutningsverdier. Bedre å velge ett godt vern håndterer vanskelige driftsforhold.
Dette gjør at du klarer deg med lavere tverrsnitt, både med tanke på kortslutningsstrømmen( som opprettholdes lengre med større spenning) og belastningsstrøm.
Dersom det er gummikabel du har, og ikke pfsp eller lignende jordkabel, så vil jeg anbefale å bytte den ut uansett, kablene holder ikke 10-15 år med myr og dagslys før vannet klarer å trekke inn i gummien. Plastkabler er desto mer pålitelige.
Skal du kjøpe jordkabel med større tverrsnitt, dvs 10 og kanskje 25mm2 så begynner kronene fort å rulle om du ikke sitter på gode innkjøpsavtaler selv, eller at noen har noe overskudd å selge deg. Kanskje kan trafo være en god løsning over så lange strekk.
Jeg foreslår at du forespør lokalt E-verk om kortslutningsytelsen inn til huset ditt, så kan enten jeg eller andre på forumet her hjelpe deg å finne minimumskrav til kabel
Absolutt:) kanskje det enkleste, men drar jo litt kroner, samt eventuelt tomgangstap? Vet ikke om trykket styres fra brønn eller huset.

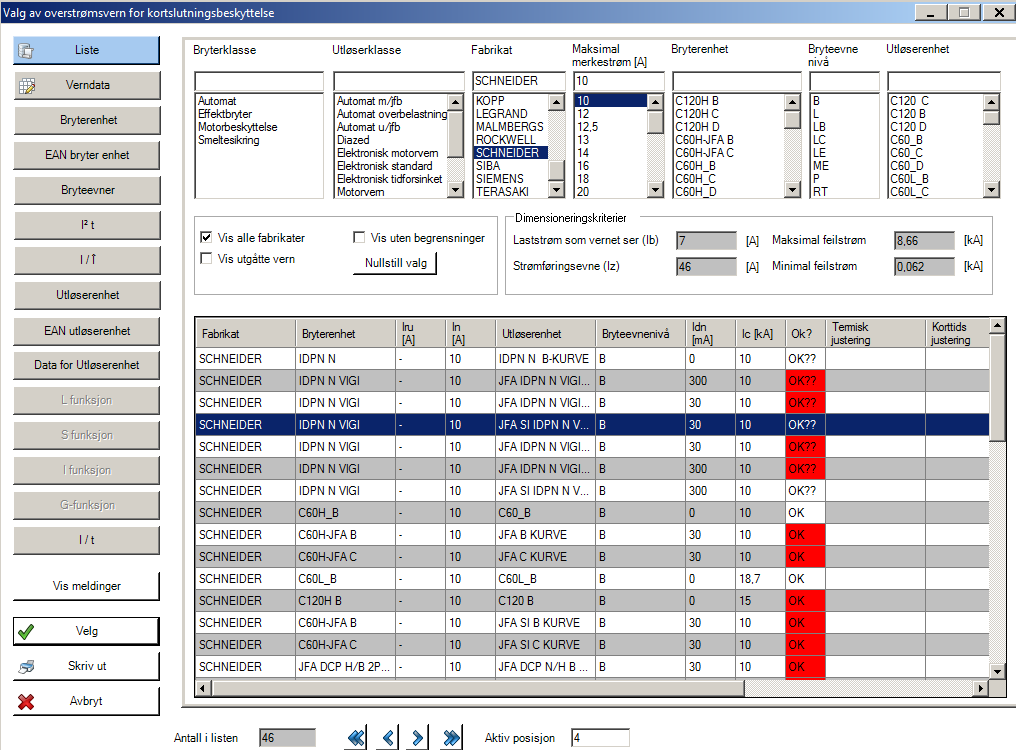

Det har lite for seg å øke tverrsnittet ytteligere for å kompensere evt dårligere kortslutningsverdier. Bedre å velge ett godt vern håndterer vanskelige driftsforhold.
Datasett : H112457. Beregningsår 2014.
Tidspunkt 2014-05-21 11:37:24.
-----------------------------------------------------------------------
Sammenlagring internt i 2 knutepunkter.
Resultat fra kortslutningsberegninger i A112457012.
Knutepunktet er ett 0.230 kV IT-nett.
Nærmeste transformator :
Primærside : H112457 Merkespenning : 22.000 kV
Sekundærside : L112457 Merkespenning : 0.240 kV
Koplingsgruppe : Yyn0 Merkeytelse : 500 kVA
Max. kortslutningsstrømmer : Temp (C) Faktor
3-polt kortslutning : 0.498 kA
2-polt kortslutning : 0.431 kA 20.0 1.05
Kortslutningsytelse : 0.198 MVA
Imp. pluss-systemet R: 274.85 mOhm X: 54.07 mOhm Z: 280.12 mOhm Cos(phi): 0.981
Min. kortslutningsstrømmer : Temp (C) Faktor
3-polt kortslutning : 0.355 kA
2-polt kortslutning : 0.308 kA 90.0 0.95
Kortslutningsytelse : 0.141 MVA
Imp. pluss-systemet R: 351.12 mOhm X: 53.92 mOhm Z: 355.24 mOhm Cos(phi): 0.988
Ij = 1000 mA
