Legge opp strøm til garasje, verdt de ekstra kronene å legge 16mm2 kontra 10mm2 kabel?
 106     0
Når jeg nå skal til å få lagt litt mer strøm til garasjen, enn den lille 13A kursen jeg har pr. i dag, så må jeg få lagt ny kabel fra sikringsskapet og ut, til et eget skap i garasjen.

Vurderte først en 10mm2 PFSP, men ser at 16mm2 kun har 1mm større diameter, 21mm vs. 20mm.

Sånn sett er det jo nesten ingenting som skiller dem i fysisk størrelse.

Vil det være verdt det å bare gå for 16mm2 hele veien, da er man vel i alle fall sikra nok effekt for framtida ser jeg for meg?

Hadde i utgangspunktet ikke tenkt meg mer enn en 25A 3 fas ut i garasjen i tillegg til den eksisterende 13A kursen.

Ekstrakostnaden for 16mm2 kontra 10mm2 ser ut til å være ca. ett par tusenlapper (ca. 35m lang kabel), med andre ord ikke store summen i det store og hele.
  Siter
  (trådstarter)
   #1
 106     0
Kan det forøvrig bli trøbbel med å koble 16mm2 tverrsnitt til vanlig sikringsmatriell etc. pga. dimensjonen på selve kabelen?
  Siter
   #2
 2,435     Hordaland     0
35 meter PFSP 3x10/10 sikret med 32A 3P vern får du 4,5V spenningsfall ved 230V. Dette utgjør nesten 2%. Da har man fortsatt ikke hensynstatt spenningsfall mellom KV og OV, samt spenningsfall fra fordelingsskap i garasjen til forbrukerkursene. Maksimalt spenningsfall i anlegget skal ikke overstige 3%, noe som kan bli vanskelig å overholde når man har så små marginer.

Når du har 35 meter kabelstrekk må man ofte ha høyere tverrsnitt, for å kompensere for spenningsfall og reduksjon av kortslutningsstrømmer. Jeg ville ikke valgt noe mindre enn 16mm2 dersom du har tenkt å ha 32A sikring.
Signatur
  Siter
  (trådstarter)
   #3
 106     0
Ok, da blir det vel å gå for 16mm2, regner med elektrikern har peiling på dette uansett, men greit å høre litt rundt først så man ikke får en mindre opplyst kar til å installere noe som kanskje ender opp med å bli småtvilsomt.

32A sikring kan jo være et ønske på sikt ja, selv om 25A var planen i utgangspunktet nå.
Skal kun koble opp en kompressor, ha mulighet for 3 fas sveiseapparat og ei lita varmepumpe som ikke trekker mer enn ca. 1200watt på maks belastning.
  Siter
   #4
 992     Østlandet     0
Strekker du 16mm over 35 m ville jeg også bedt elektrikeren sette opp en liten underfordeling i garasjen.

Det er utrolig hvor kjekt det kan være å ha et par 16a kurser.
  Siter
   #5
 2,413     Ønsker ikke besøk av deg     0
"35 meter PFSP 3x10/10 sikret med 32A 3P vern får du 4,5V spenningsfall ved 230V. Dette utgjør nesten 2%."

Jeg får 1.48% ved cos phi 1, eller 3.39V. Det er godt innenfor.

Belaste en nedgravd PFSP 3x10/10 med 32A er null problem. Må også tenke på fleksibilitet og vekt når man skal dra 35 meter kabel. gjerne i et 50mm rør.. blir ofte en utfordring.
  Siter
Annonsørinnhold
Les også:
Nøkler på avveie i boligsameiet? Denne løsningen gjør at det aldri skjer igjen
   #6
 5,856     OSLO     0
et 50mm rør er ganske romslig.
har man brukt riktig type rør (glatt innvendig) og lagt røret riktig, skal det gå som en drøm og trekke 16mm2 i et 50 rør

jeg ville trekt 16mm2 når du først skal gjøre en så stor jobb Smile
  Siter
  (trådstarter)
   #7
 106     0
Hadde ikke tenkt å ha kabelen i rør jeg forsåvidt, trodde disse kunne graves ned "as is"?

Det blir underfordeling i garasjen ja, har kjøpt et slikt skap:
http://elmaterialer.no/fordelingskap-24-moduler-ip65-abb-1536904054

Tanken var å i første omgang kun legge en egen kurs ut til varmepumpa, samt legge opp en 3 fas kurs til en slik "brukssentral" som man får kjøpt rundtom for å gjøre det "enkelt".
  Siter
   #8
 2,018     Strømmen     0
På 10 år har jeg solgt PFSP 3x16/16 fra bolig til garasje en gang, men da var garasjen
på 270 kvm... synes dette virker veldig overdrevet... 3x10/10 på 32A er mer enn nok..
Signatur
  Siter
   #9
 2,435     Hordaland     0
elby Monday, January 25, 2016
På 10 år har jeg solgt PFSP 3x16/16 fra bolig til garasje en gang, men da var garasjen
på 270 kvm... synes dette virker veldig overdrevet... 3x10/10 på 32A er mer enn nok..


Eksempel på problemstilling:

Tenkt scenarie hvor man har Ikmin = 0,5kA i boligens sikringsskap med 230V fordelingsnett. Man legger så opp en C32A kurs til garasje med PFSP 3x10/10qmm.

Dette gjør at kortslutningsstrømmen i sikringsskapet blir redusert til 0,32kA. En C32A krever minst 0,3kA for å løse ut momentant. Her er man nå ute for svært små marginer, og det vil kunne bli problemer med kortslutningsverdiene for kursene som legges opp i garasjen. Når man kobler til en skjøteledning for å benytte utstyr utendørs vil kortslutningsverdiene antagelig være så lav at sikringer ikke løser ut ved kortslutning.

Ved å øke tverrsnittet til 16qmm vil man oppnå kortslutningsverdier på 0,4kA. Som man ser øker dette kortslutningsverdiene betraktelig, og man har en akseptabel reduksjon mellom sikringsskap i boligen og garasjen.
Signatur
  Siter
  (trådstarter)
   #10
 106     0
Jeg går nok for 16mm2 kabel uansett tror jeg siden ekstrakostnaden for selve kabelen ikke utgjør så mye.

Fikk sikringsskapet i går, det gikk meget fort, bestilte på http://elmaterialer.no/ på mandag formiddag og fikk den levert på post i butikk tirsdag!

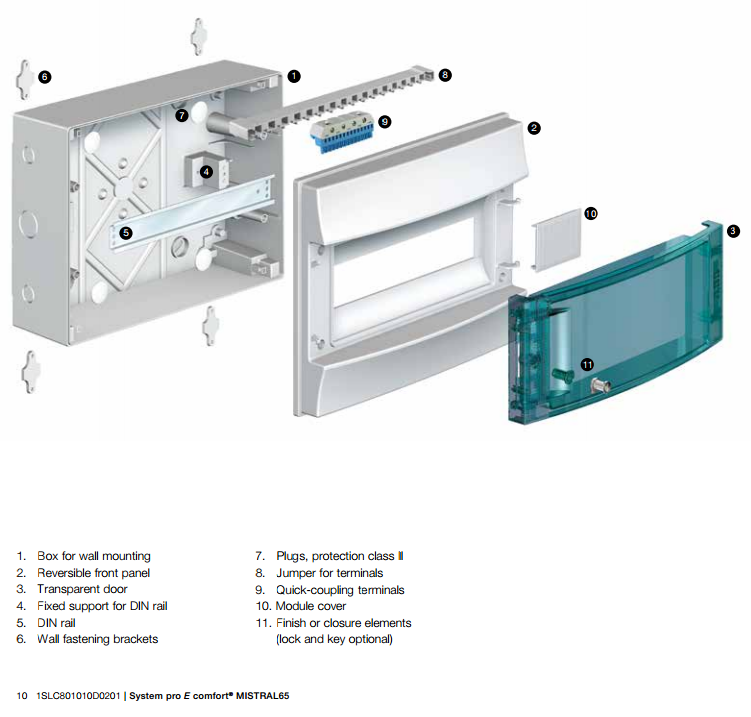

Men ser at det ikke følger med festebraketter for å skru det til vegg, og det kunne også vært praktisk med ett par ekstra terminaler og en ekstra skinne (fulgte bare med 1 skinne og koblingsterminaler). Altså hhv. 9 og 8 på bildet nedenfor.

Noen som vet hvem som forhandler ABB produkter og kan skaffe slikt og selger rett til forbruker?
