I huset me har overtatt og pusser opp er det installert eit Elotec brannvarslingsanlegg. Dette er på ein gard og anlegget ca 10 år gamalt. I samband med oppussinga har me lagt kablinga til røykvarslarane skjult. Skal nå kobla dette opp igjen, men skulle då gjerne hatt monteringsveiledningen.

Dette gjeld altså landbruksversjonen http://www.elotec.no/index.php?c=102&kat=Brannalarm&p=45|46| og ikkje dei andre av elotec sine anlegg.

Er det nokon som har denne og evt kunne ha scanna den?

Alternativt så kan nokon kanskje hjelpa meg med noko av det eg lurer på utan at me treng monteringsveil. På bildet under skal ledningen frå sentralen gå inn på 1 og 2 og ut av 2 og 3. Men kva for ein av ledarane 2 og 3 skal igjen inn på 1 og 2 i neste røykvarslar?
Monteringsveiledning Elotec brannvarsling - CIMG0879.jpg - rolfmagne
  Siter
   #1
 1,029     Oslo     0
Har ikke montert denne typen før men normalt så vil jeg si at hvis f.eks du har 2leder i mellom detektorene og de er f.eks blå og svart så tar du de blå lederne sammen i klemme 2 på alle detektorene og så svart på 1 og 3. Altså svart fra sentralen inn på 1 og svart til neste detektor på 3 osv.
  Siter
  (trådstarter)
   #2
 54     Rogaland     0
NissanZ Saturday, October 23, 2010

Har ikke montert denne typen før men normalt så vil jeg si at hvis f.eks du har 2leder i mellom detektorene og de er f.eks blå og svart så tar du de blå lederne sammen i klemme 2 på alle detektorene og så svart på 1 og 3. Altså svart fra sentralen inn på 1 og svart til neste detektor på 3 osv.


Ja det må nok bli sånn. Viss ikkje blir det vel kortslutning. Det er vel sikkert det som skjer når ein set på endeleddet.
  Siter
   #3
 1,029     Oslo     0
Endeleddet er får å få riktig motstand i forhold til verdien som sentralen forventer å få på sløyfa, ved brann/røykutvikling som får detektorene til å trigge så legger detektorene inn en kontakt (enten ren kortslutning eller en annen motstandsverdi) som gjør at sentralen får feil verdi og dermed varsler brann.
  Siter
  (trådstarter)
   #4
 54     Rogaland     0
Har også måtta kjøpa nokre ekstra røykdetektorar. Dessverre var den typen eg hadde gått ut av produksjon, så eg fekk ein annan type. Fungerer vistnok med anlegget mitt, men tilkoblinga er heilt annleis. Korleis skal eg kobla dette mot dei gamle som eg har?
Monteringsveiledning Elotec brannvarsling - CIMG0880.jpg - rolfmagne
  Siter
   #5
 1,029     Oslo     0

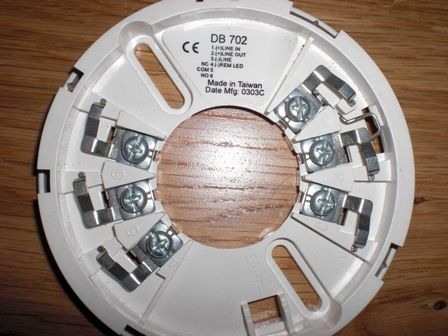

Så vidt jeg kan tyde på teksten på bilde så skal de blå sammen på klemme 3 og svart fra sentral/forrige detektor inn på klemme 1 og svart til neste detektor på klemme 2 (forutsatt at det står 1: (+) Line in, 2: (+) Line out, 3: (-) Line).
  Siter
Annonsørinnhold
Les også:
Skal du ha downlights hjemme? Da må du vite dette først.
  (trådstarter)
   #6
 54     Rogaland     1
NissanZ Sunday, October 24, 2010

Så vidt jeg kan tyde på teksten på bilde så skal de blå sammen på klemme 3 og svart fra sentral/forrige detektor inn på klemme 1 og svart til neste detektor på klemme 2 (forutsatt at det står 1: (+) Line in, 2: (+) Line out, 3: (-) Line).

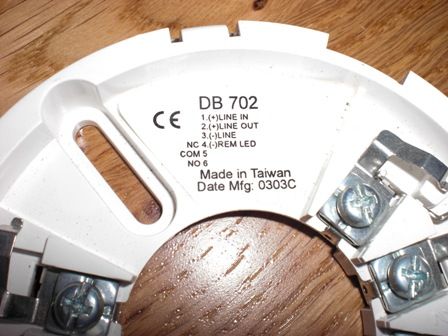

Var ikkje beste bildet. Vedlagt eit noko betre. Men eg trur nok det stemmer slik som du seier. Desse andre klemmene er nok for bruk i meir avanserte system.
Monteringsveiledning Elotec brannvarsling - CIMG0883.jpg - rolfmagne
1   Siter
   #7
 1,029     Oslo     0
Klemme 4 til 6 er en pot.fri releutgang som du ikke har behov for opp mot din sentral. Denne utgangen kan brukes til ekstravarsling f.eks.
