Nye platetopper med 7400W
81
0
Jeg ser på en ny stor platetopp (som har 5 soner) som manualen sier skal ha 7400W.
Kjapt regnestykke:
7400 W / 230 V = 32 A
Elektrikeren sier det holder med 25A, men jeg er usikker på det:
25A * 230 V = 5750 W
32 A krever jo 10 kvadrat, så da tenker jeg det er bedre med 3-fas og 20A:
1.73 * 20 A * 230V = 7958 W
Hva tenker dere? Og kan platetoppen kobles til 3-fas? Jeg har 3-fas i sikringsskapet med 230 V.
Platetopp:
http://www.siemens-home.bsh-group.com/no/produktliste/ovner-platetopper-mikroboelgeovner-komfyrer-og-ventilatorer/platetopper/induksjons-platetopper/EX875LVC1E#/tab=cms-tabitem-0

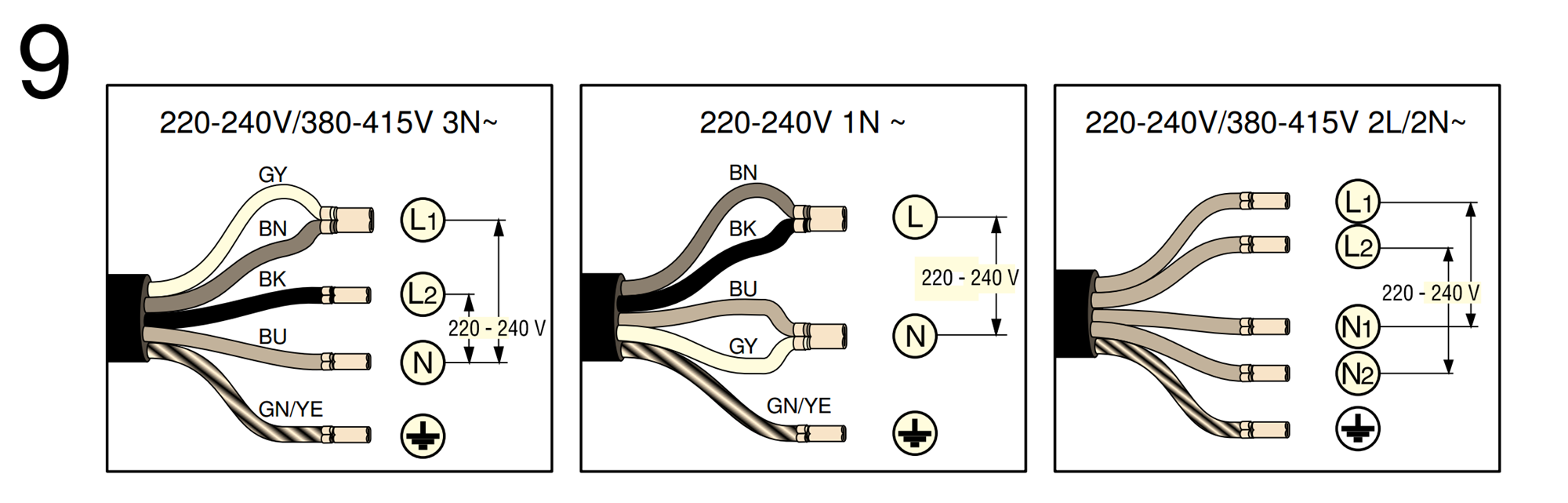

Eneste manualen nevner er 7400 Watt og disse bildene:

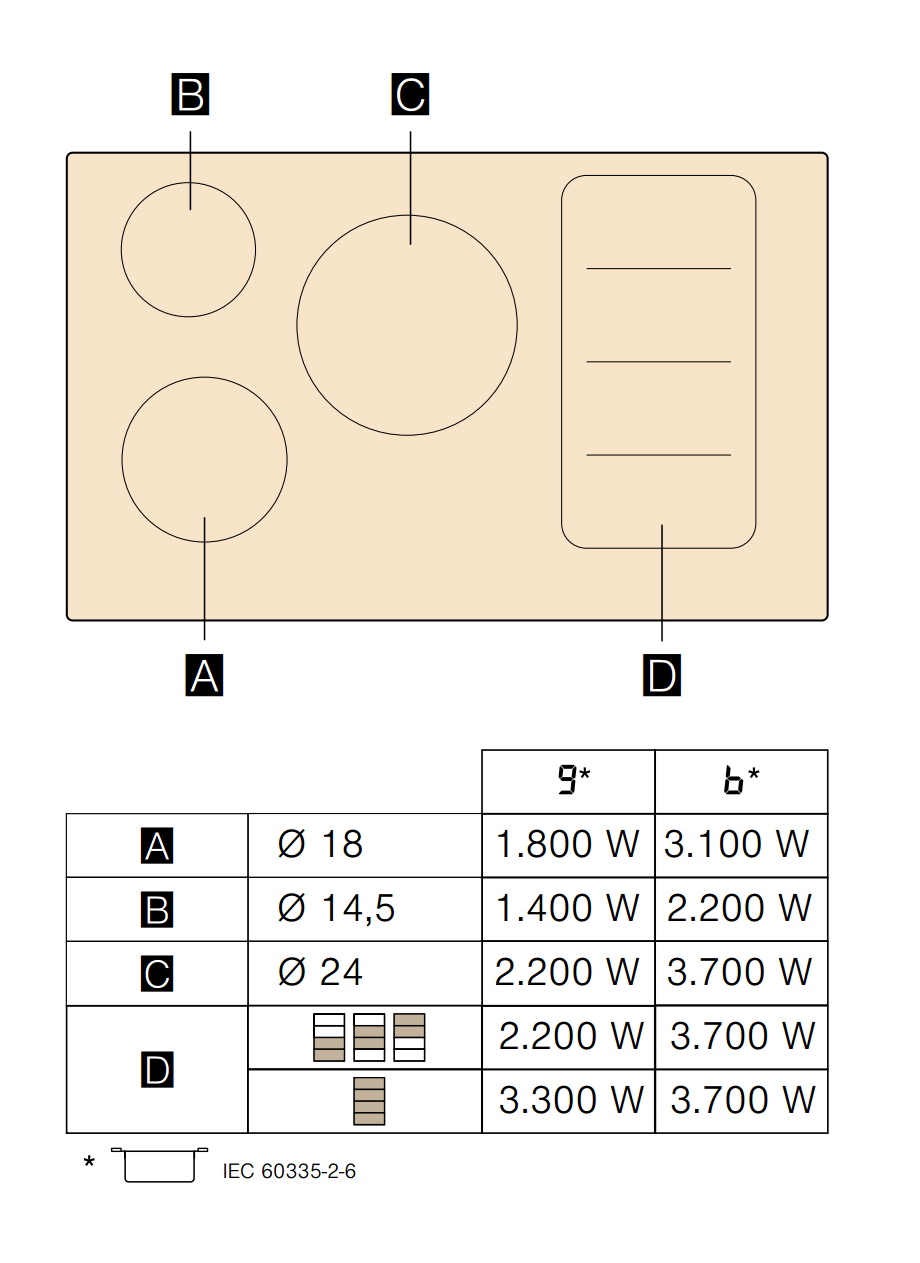

Alle kan ikke kjøre boost samtidig så se på venstre kolonne.
Kjapt regnestykke:
7400 W / 230 V = 32 A
Elektrikeren sier det holder med 25A, men jeg er usikker på det:
25A * 230 V = 5750 W
32 A krever jo 10 kvadrat, så da tenker jeg det er bedre med 3-fas og 20A:
1.73 * 20 A * 230V = 7958 W
Hva tenker dere? Og kan platetoppen kobles til 3-fas? Jeg har 3-fas i sikringsskapet med 230 V.
Platetopp:
http://www.siemens-home.bsh-group.com/no/produktliste/ovner-platetopper-mikroboelgeovner-komfyrer-og-ventilatorer/platetopper/induksjons-platetopper/EX875LVC1E#/tab=cms-tabitem-0
Eneste manualen nevner er 7400 Watt og disse bildene:
Alle kan ikke kjøre boost samtidig så se på venstre kolonne.
Legger du nytt, så får du litt mer effekt ved å bruke 3-fase "V-kobling" (den til venstre). Den til høyre gir enda mer, men da trenger du to kurser.
Dette er en mulig løsning...
Hva med denne?
http://scel.no/produkter/komfyrvakt_/se1000_en50615_/content_2/text_ab062db4-af9a-4db3-8b66-f4ded165cf6b1447664221210/1479980315337/_3_fas_230v_komfyrvakt_se1000.pdf
Det ser ut til å gå med 3-fas, men manualen sier:
Styringsenhet SE1000
Maks. kontinuerlig strøm 25 A
Relékontakt maks.
innkoblingsstrøm 500 A
Spenning 230 V AC 1-fase
http://scel.no/produkter/komfyrvakt_/se1000_en50615_/content_2/text_ab062db4-af9a-4db3-8b66-f4ded165cf6b1447664221210/1447662132249/se1000_hovedmanual.pdf
Går det likevel? Isåfall funker kanskje samme prinsipp på alle komfyrvakter?
20A enfase 4,6 kW, trefase 5,3 kW
25A 5,7 og 6,6 kW.
Stekeovn har normalt 16A støpsel. Da må du ha egen kurs, sikre ned fra koketoppkurs eller vurdere om du kan kjøre på en annen 16A kurs på kjøkkenet.
Selve komfyrvakten er enfas, men den er koblet som styrestrøm til en trefaset kontaktor, som f.eks. kan monteres i sikringsskapet (om man får plass til de to styrestrømledningene). Egentlig kan vel hele komfyrvakten settes i sikringsskapet, om den trådløse forbindelsen mellom sensor og vakt fungerer på den avstanden.
Prinsippet med styrestrøm til en kontaktor kan brukes på alle komfyrvakter. Det finnes sikkert også vakter uten den "innebygde" stikkontakten, noe som vil være en fordel i et slikt tilfelle. (der du ser det er tegnet på et støpsel på lederne som går til A1/A2 på kontaktoren.
Hvordan kom du fram til tallene for 3-fas? Man ganger vel med roten av 3 (1.73) for å finne 3-fas?
1.73 * 20 A * 230 V = 7958 Watt
1.73 * 25 A * 230 V = 9947 Watt
Du har ganget med 1.15?
Stekeovnen går på egen 16A kurs.
Det høres fornuftig ut. Men finnes det kontaktorer som kan plasseres under benken? Så blir det lettere å trekke kabel:
En 3-fas (4 mm kvadrat) fra sikringskapet til en større koblingsboks i hjørneskapet. Derifra strøm til kontaktoren og komfyrvakten (styrestrøm), og så koble platetoppen inni koblingsboksen. Går det? Er det evt krav til at platetoppen skal kobles med 3-fas kontakt, eller kan den være fast montert i koblingsboksen?

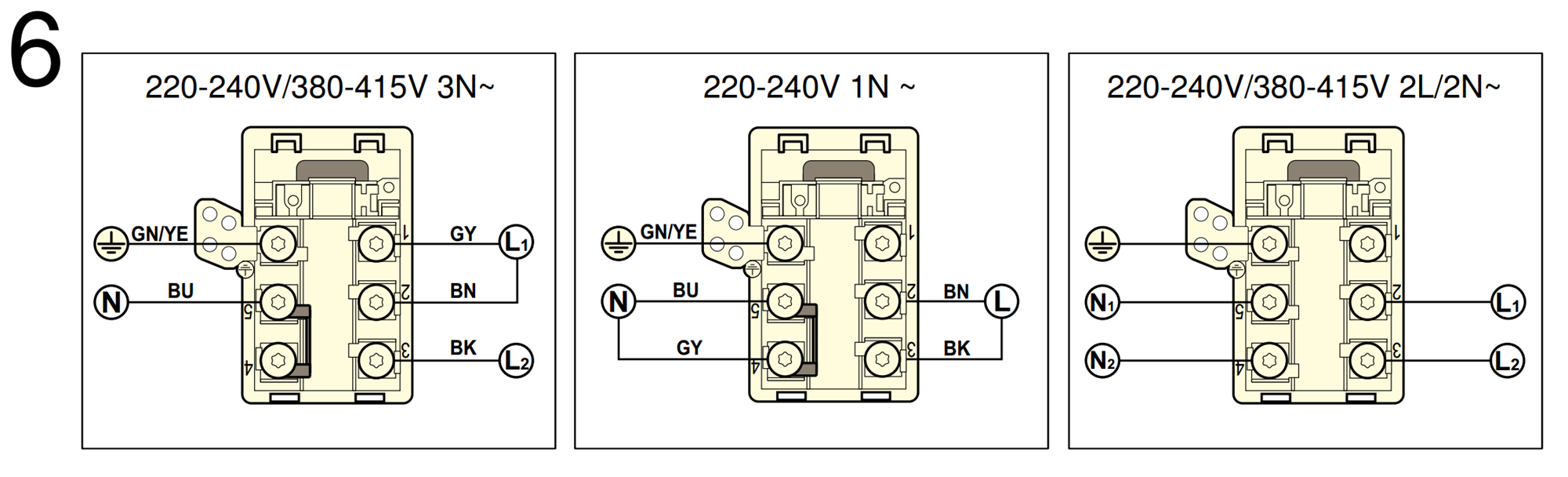

Kan du si. Hvis du studerer koblingene i 6.1, 6.2 og 6.3 over, så får en det inntrykk at det her er to, ikke tre laster i toppen. En får da:
1,73 · 20A · 230V · 2/3 = 5300W
Dette er gjort slik for at den skal kunne fungere på 230V IT, jukse 3-fase, av meg kalt V-kobling, og 230/400V TN-nett, av enkelte kalt 2-fasekobling siden den bruker to faseledere og N.
En kan spørre seg hvorfor det finnes en kobling GY til terminal 1 i 6.1. Det har jeg ingen forklaring på.
Sjekk denne: http://ctmlyng.no/produktkatalog/?g=Microsafe&k=Komfyrvakt de har noe 3-fasegreier. Svensk komfyrkontakt
Det kan forsåvidt alle, bare du har en høvelig boks å montere den i. Kontaktorer er vanligvis DIN-skinnemontert, akkurat som utstyret i sikringsskapet.
F.eks. noe lignende denne: (innvendig plass må sjekkes opp mot det som skal monteres inn...)
http://www.elektroimportoren.no/plastkapslingip65-140x220x140/2511201/Product.html?Event=pathlist
Jeg ser ikke noe i veien for at platetoppen kan fastkobles til kontaktoren uten støpsel, men det får elektrikerne utdype... En ulempe med det er jo at du må ha elektriker når toppen evt. skal skiftes.
Da tipper jeg også at det hadde holdt med en standard 25A komfyrvakt på en av de kursene. Går riktig kurs, så går sikkert strømmen til kontrollpanelet og hele skrur seg av?
Problemet er at jeg gjetter, og manualen sier absolutt ingen ting om dette
