Telemecanique
 4     0

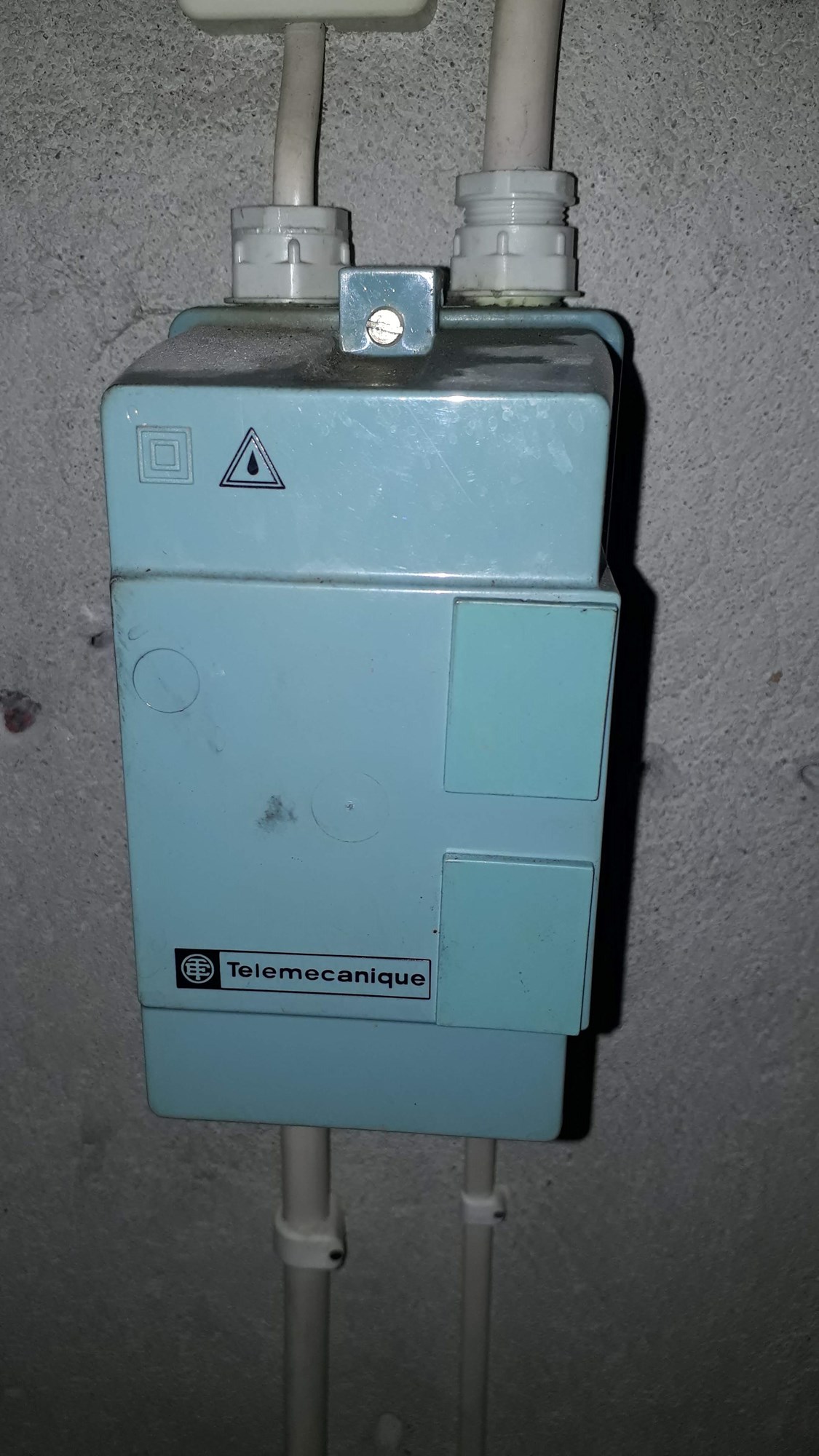

I dag mistet vi varmtvannet i huset. Varmtvannet kommer fra den gamle fyrkjelen som det sitter en varmekolbe i. Burde byttet hele stasen med ny bereder, men har ikke kommet så langt. Jeg prøvde å skru av og på bryteren til en boks som henger på veggen. Det står Telematique på den, og den er grønn. Da jeg skrudde den på igjen, duret det høyt! Jeg skrudde av igjen og skrudde av lokket. Der var det svidde ledninger, og det luktet brent. Dette er vel saken som styrer strøm til varmekolben, vil jeg anta. Og den må tydeligvis byttes. Men hva bytter jeg til? Telemecanique - 20181024_171634.jpg - endrema1
  Siter
   #1
 25,386     Akershus     0
Skal det være noen mulighet for synspunkter her, så må du fotografere innmaten. Se etter typenummer. Typenummer og fabrikat på kjele osv.

Hvorfra kommer de 4 ledningene?

«Telemecanique er omtrent like informativt som å si «Opel .
Signatur
  Siter
  (trådstarter)
   #2
 4     0
Ok, takk. Legger ved noen flere bilder her. Den grove ledningen som går opp, går til sikringsskapet. Den smale som går opp går til en bryter. Nedover går begge til varmekolben som sitter i kjelen. Boksen har type LE1-D093 (står i lokket). Bilde også av kjelens type osv.

Her er bildene: https://photos.app.goo.gl/WwbEe8hBc1jT7wdTA
  Siter
   #3
 350     Viken     0
Ser ut som en kontaktor for meg.
Muligens styrt av en termostat og bryteren du nevner..
Signatur
  Siter
   #4
 25,386     Akershus     0
Ser ut som en ordinær start/stopp med strømvern, kjent fra trefasemotorer som Gjerdesag. Dette lar seg erstatte, men trenger noe mer info. (Kommer tilbake)
Signatur
  Siter
   #5
 4,483     1
Her trengs en hvilken som helst kontakter med kapsling. Eneste som en må passe på er at kontaktoren tåler belastningsstrømmen, riktig spolespenning og at kapslingen er tett nok. Skal selvsagt byttes av elektriker.
1   Siter
Annonsørinnhold
Les også:
Skal du ha downlights hjemme? Da må du vite dette først.
  (trådstarter)
   #6
 4     0
Takk dere skal ha! Ringer elektriker i morgen. Dette er vel ikke noe hokus pokus for en helt vanlig elektriker?
  Siter
   #7
 25,386     Akershus     0
Dette er ikke spesielt komplisert og krever ikke en nøyaktig kopi.

Jeg stusser imidlertid litt over skjemaet. Den store klumpen med brente ledninger er en kontaktor/relé/«bryter . Den legges trolig inn av en utvendig trykknapp? Jeg savner en tilsvarende trykknapp for utkobling.

Under kontaktoren er tegnet en «firkant i hver leder. Det er bimetall termosikringer. Blir disse for varme, vil kontakt 95/96 bryte holdestrømen og kontaktoren falle. Dette er en vanlig løsning for å beskytte motorer. På varmekolber har jeg ikke sett denne løsningen.

Fra kontakten 95/96 vil jeg tro at det er en kabel til en termosikring på kjelen. Blir denne for varm, faller kontaktoren.

For meg ser dette ut som en motorvernbryter/startapparat som er brukt litt uortodokst.
Signatur
  Siter
   #8
 4,483     0
Det er brukt en vanlig kompaktstarter. Det er ikke nødvendig med noe motorvern til denne bruken derfor er det heller ikke montert i boksen. At det er et termisk vern på tegningen viser bare den normale måten en slik boks blir brukt. Her er alt gjort riktig. Den tynne kabelen nedover går til en termostat og normalt også et overopphetingsvern.
  Siter
