Trenger hjelp med å koble til dimmer..

 8     0
Hei!

Jeg skal installere en dimmer istedenfor av-på knapp, og finner ikke helt ut av hvor alt av ledninger skal gå. Det er 2 timers kjøring fra nærmeste elektriker så hadde håpet å kunne gjøre dette selv.

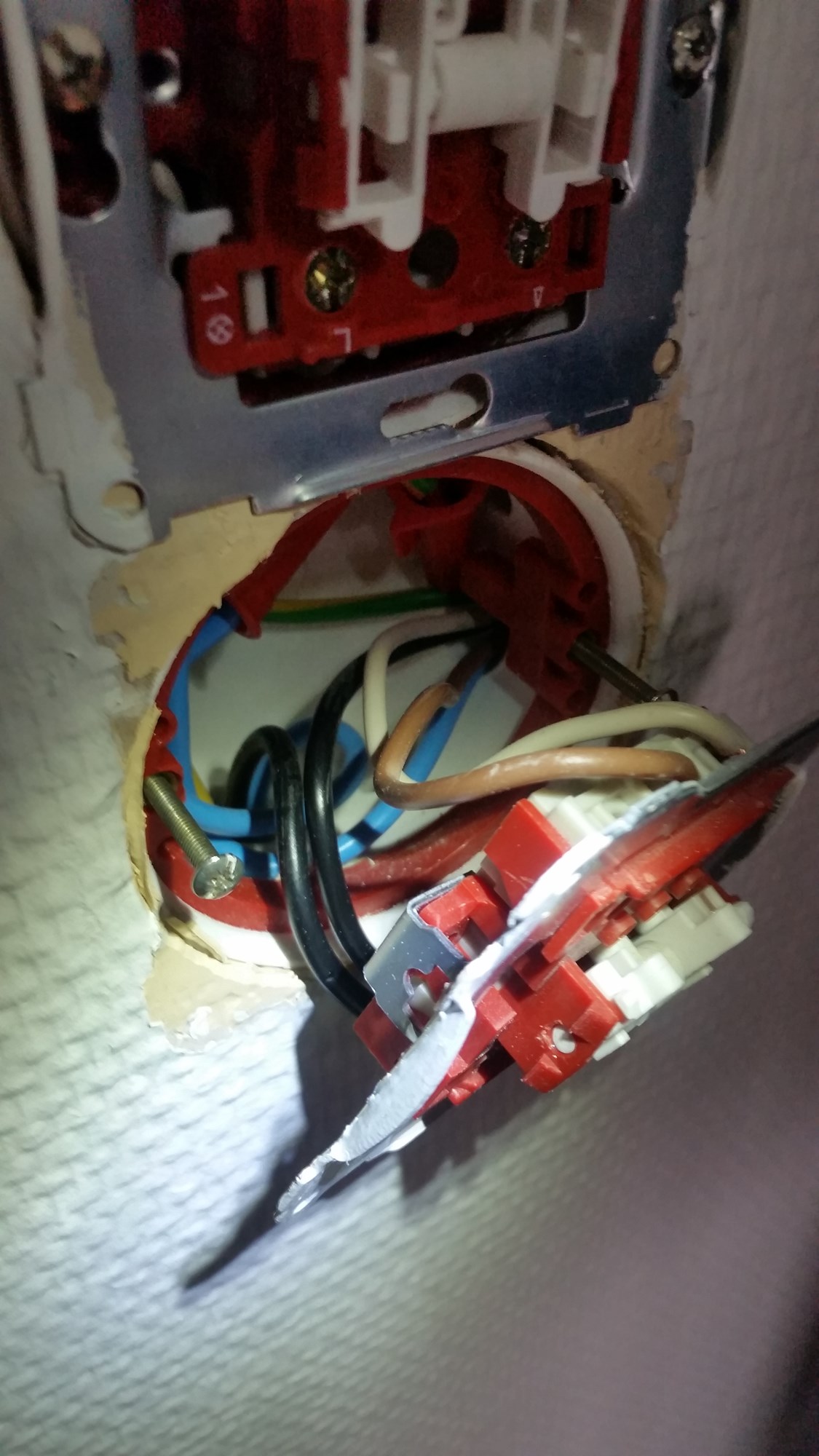

Trenger hjelp med å koble til dimmer.. - 2018-01-30 13.57.33.jpg - KrisEike

De blå ledningen + jord er ikke i bruk, og går til gammelt utstyr som er koblet ut. Det er derimot de 2 svarte ledningene og den hvite og brune jeg er usikker på hvor skal kobles. Jeg har kjøpt en dimmer fra ELKO som heter RS16/400 GLI PH, den har 3 punkter som det skal kobles ting på. Fikk beskjed om at de 2 første skulle brukes, ikke den tredje. Jeg prøvde å koble svart på den ene, og hvit på den andre for så å koble sammen den andre svarte og brune i en klemme, og det funket på lyset, men fikk en irriterende summelyd. Har jeg koblet feil, eller er dette feil dimmer til mitt bruk? Er helt vanlig taklampe.

Takk for all hjelp på forhånd.

   #1
 9     0
Det kan hende at du har koblet feil, har du bilde av fremsiden av bryteren? Ser ikke hvor kablene går Smile

Hilsen
Elektriker
   #3
 9     0

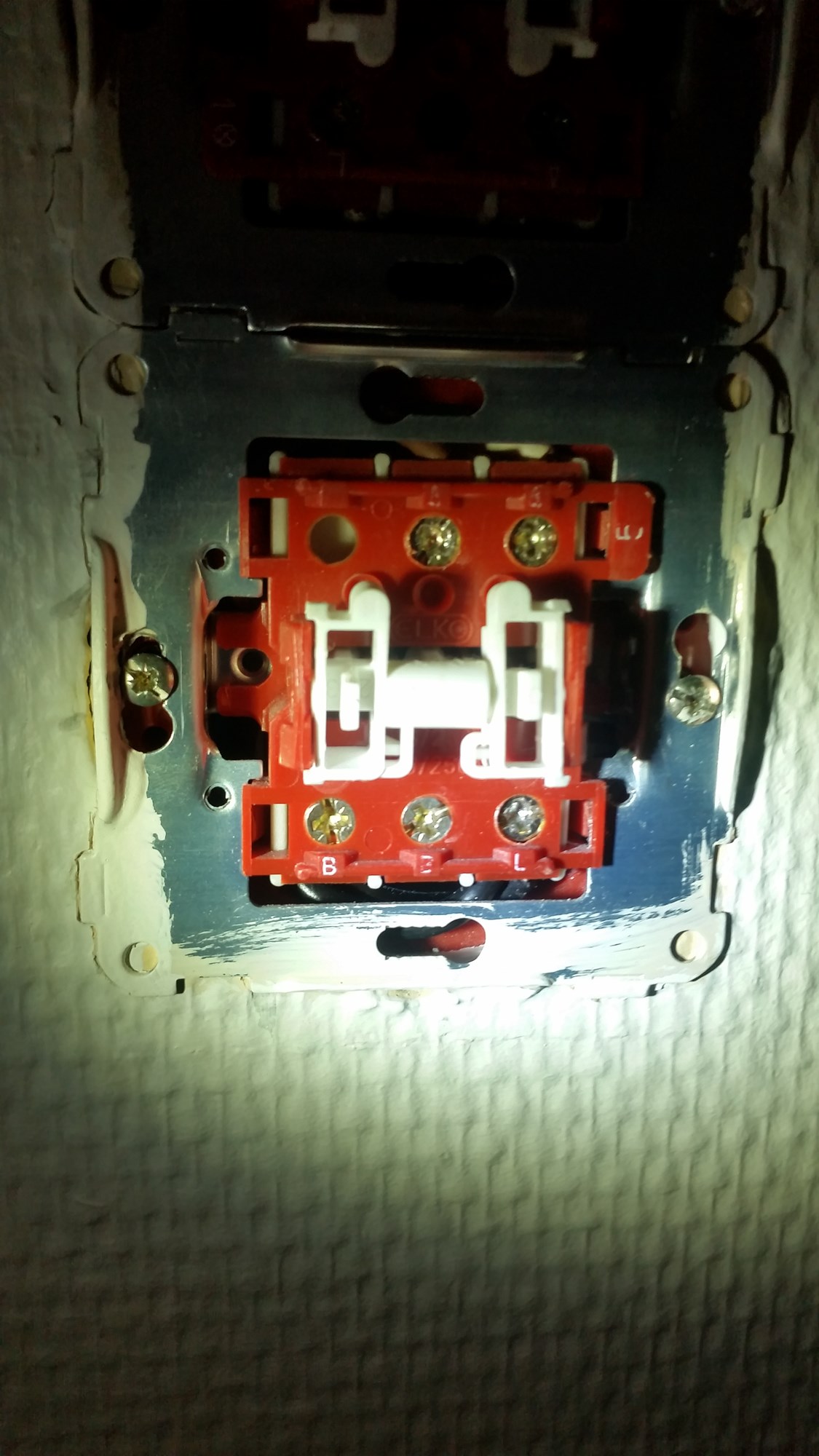

Ja, dette er en kronevender.
Denne brukes når man skal skru på lyset fra to forskjellige steder eller skru på lyset på to forskjellige lamper..

Er dette noe som stemmer hos deg?
  (trådstarter)
   #4
 8     0
Ja, dette er en kronevender.
Denne brukes når man skal skru på lyset fra to forskjellige steder eller skru på lyset på to forskjellige lamper..

Er dette noe som stemmer hos deg?

Det hørtes merkelig ut. Det eneste jeg vet den går til er stikkontakten i taket som går til lampen jeg har koblet til der. Jeg koblet den svarte på B i midten en gang og da funket ikke stikkontakten nedenfor ved gulvet, men det er det eneste andre jeg vet den går til.

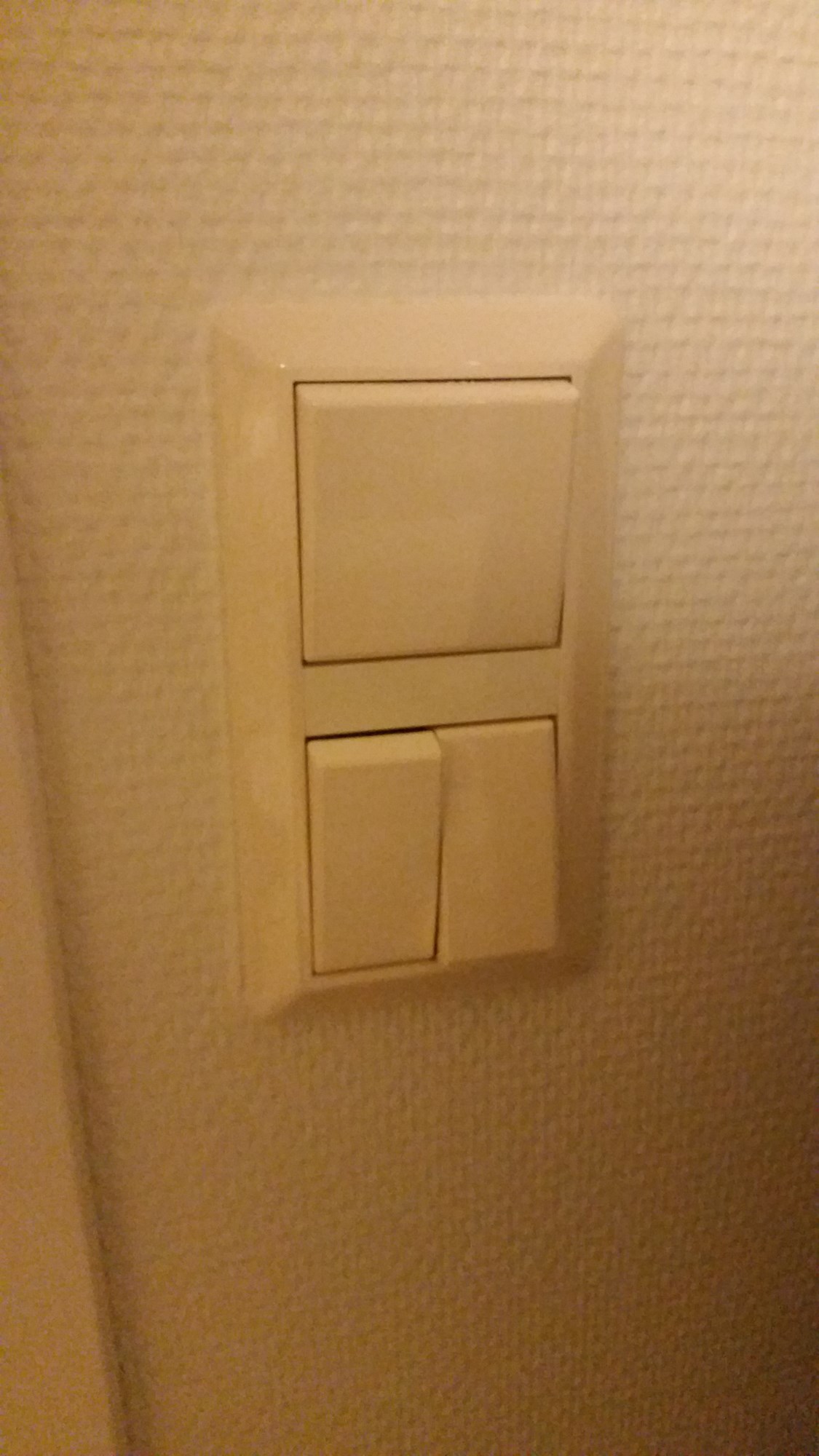

Det er jo to knapper på denne, men den ene er koblet ut som sagt. Trenger hjelp med å koble til dimmer.. - 2018-01-28 21.48.26.jpg - KrisEike
Den øverste og den nederste til venstre fungerer ikke, da de er koblet ut. Kan det ha noe med det å gjøre? Tongue
   #5
 9     1
Ja, da skjønner jeg.

Om det er bryteren til høyre-nede som går til lyset, må du koble på dimmeren:

- Svart lednning på L
- Hvit ledning på kobling med en "pil"

:)
  (trådstarter)
   #6
 8     0
Ja, da skjønner jeg.

Om det er bryteren til høyre-nede som går til lyset, må du koble på dimmeren:

- Svart lednning på L
- Hvit ledning på kobling med en "pil"

:)

Hva med den resterende svarte ledningen og den brune? Skal disse skjøtes sammen?
   #7
 9     0
Ja, da skjønner jeg.

Om det er bryteren til høyre-nede som går til lyset, må du koble på dimmeren:

- Svart lednning på L
- Hvit ledning på kobling med en "pil"

:)

Hva med den resterende svarte ledningen og den brune? Skal disse skjøtes sammen?

Om bryteren til venstre ikke fungerer:
- trenger du ikke å koble den brune, bare teip enden.
- De to svarte må du koble på L på dimmeren, da strømmen kommer der.

Håper du forstod.

  (trådstarter)
   #8
 8     0
Ja, da skjønner jeg.

Om det er bryteren til høyre-nede som går til lyset, må du koble på dimmeren:

- Svart lednning på L
- Hvit ledning på kobling med en "pil"

:)

Hva med den resterende svarte ledningen og den brune? Skal disse skjøtes sammen?

Om bryteren til venstre ikke fungerer:
- trenger du ikke å koble den brune, bare teip enden.
- De to svarte må du koble på L på dimmeren, da strømmen kommer der.

Håper du forstod.

Skjønner. Takk for hjelpen!

Får prøve å få de to svarte inn i dimmeren da. Tror hullet i dimmeren er for lite for begge, så må nok til med å skjøte dem i en 3-delt clips for så å dra den siste ledningen inn i dimmeren. Hadde håpet å slippe det, hehe. Vet du hvilken ledning som kan brukes til dette evt? Fungerer det så lenge den er lik i størrelsen eller større?
   #9
 9     0
Ja, da skjønner jeg.

Om det er bryteren til høyre-nede som går til lyset, må du koble på dimmeren:

- Svart lednning på L
- Hvit ledning på kobling med en "pil"

:)

Hva med den resterende svarte ledningen og den brune? Skal disse skjøtes sammen?

Om bryteren til venstre ikke fungerer:
- trenger du ikke å koble den brune, bare teip enden.
- De to svarte må du koble på L på dimmeren, da strømmen kommer der.

Håper du forstod.

Skjønner. Takk for hjelpen!

Får prøve å få de to svarte inn i dimmeren da. Tror hullet i dimmeren er for lite for begge, så må nok til med å skjøte dem i en 3-delt clips for så å dra den siste ledningen inn i dimmeren. Hadde håpet å slippe det, hehe. Vet du hvilken ledning som kan brukes til dette evt? Fungerer det så lenge den er lik i størrelsen eller større?

Ja, 3-delt Clips er nok det beste.
Så lenge ledningen er lik eller større går det helt fint.
Ledningen heter PN, men ser ikke om det er 1.5 eller 2.5kvadret. Spiller ikke så stor rolle da den går til lys.

Lykke til Smile

   #10
 6,705     Akershus     0
Jeg vil for ordens skyld gjøre oppmerksom på at dette er arbeid menigmann ikke har lovlig anledning til å utføre.
