Hei bla trox auranor, belimo,micromatic forhandler små spjmotorer for 2-10 trinnløs reg.
      vil tro du må handle gjennom en vent entr.

Jeg skal bruke en Belimo LM24-SR (se vedlagte datablad) til styring av tilluft til ovn. Den har styringsspenning på 2-10V, driftspenning på 24AC eller 24DC og med justeringsmulighet for utslag og retning. Ca 7x6x12cm. Ikke mer enn 4Nm moment, kanskje litt svak. Lurer på om jeg gav noe rundt 600-700 kr for den? Jeg har kommet så langt som å lage skjema til en styringsskrets, men ikke bestilt komponenter eller testet noe (det har lavere prioritet enn å bli ferdig med huset), så jeg har ingen praktisk erfaring ennå, men er godt fornøyd med styringsopplegget (lettvindt å slippe PWM), den har også en målespenning for posisjon som jeg skal bruke til å lyse/blinke lysdioder med.

Tusen takk for tips, 4n er vel mer enn nok skulle man tro, står jo det er opp til 0.8 kvm, en vanlig frisklufventil har jo kanskje bare en diameter i radius, og er jo ikke i nærheten av det. Men synes fortsatt de er litt store. Har kommet på en ting til, ser på manuelen til produktet:

http://www.fresh.no/no/3.lydreduserende-veggventiler/tl80f-dbs.php?group=prod_prod_grp-s1%2F233

Feks. Ser ikke ut som luftilførelsen faktisk kontrolleres av et vanlig spjeld? lar slike ting kontrollere av sånn motorer?

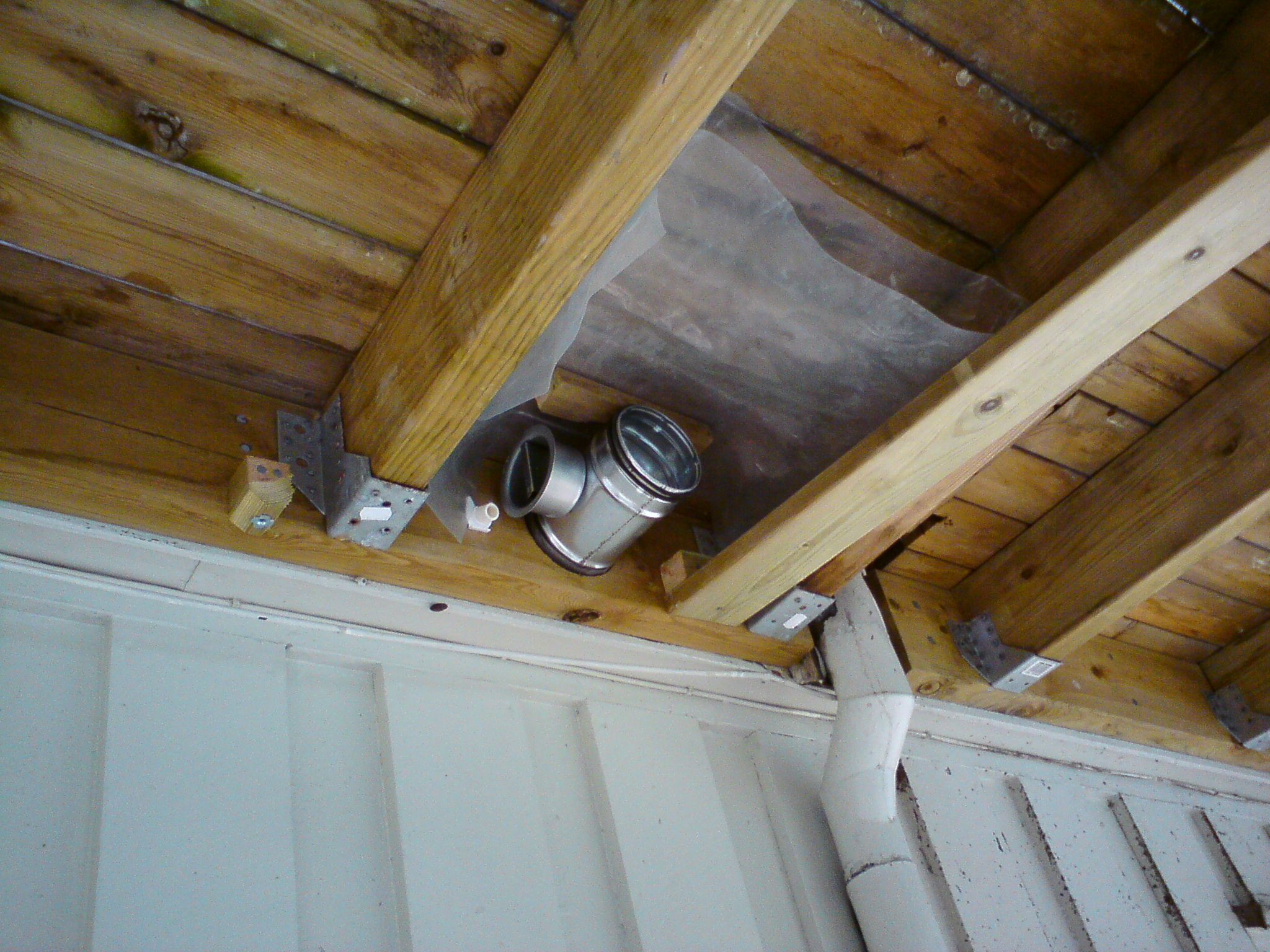

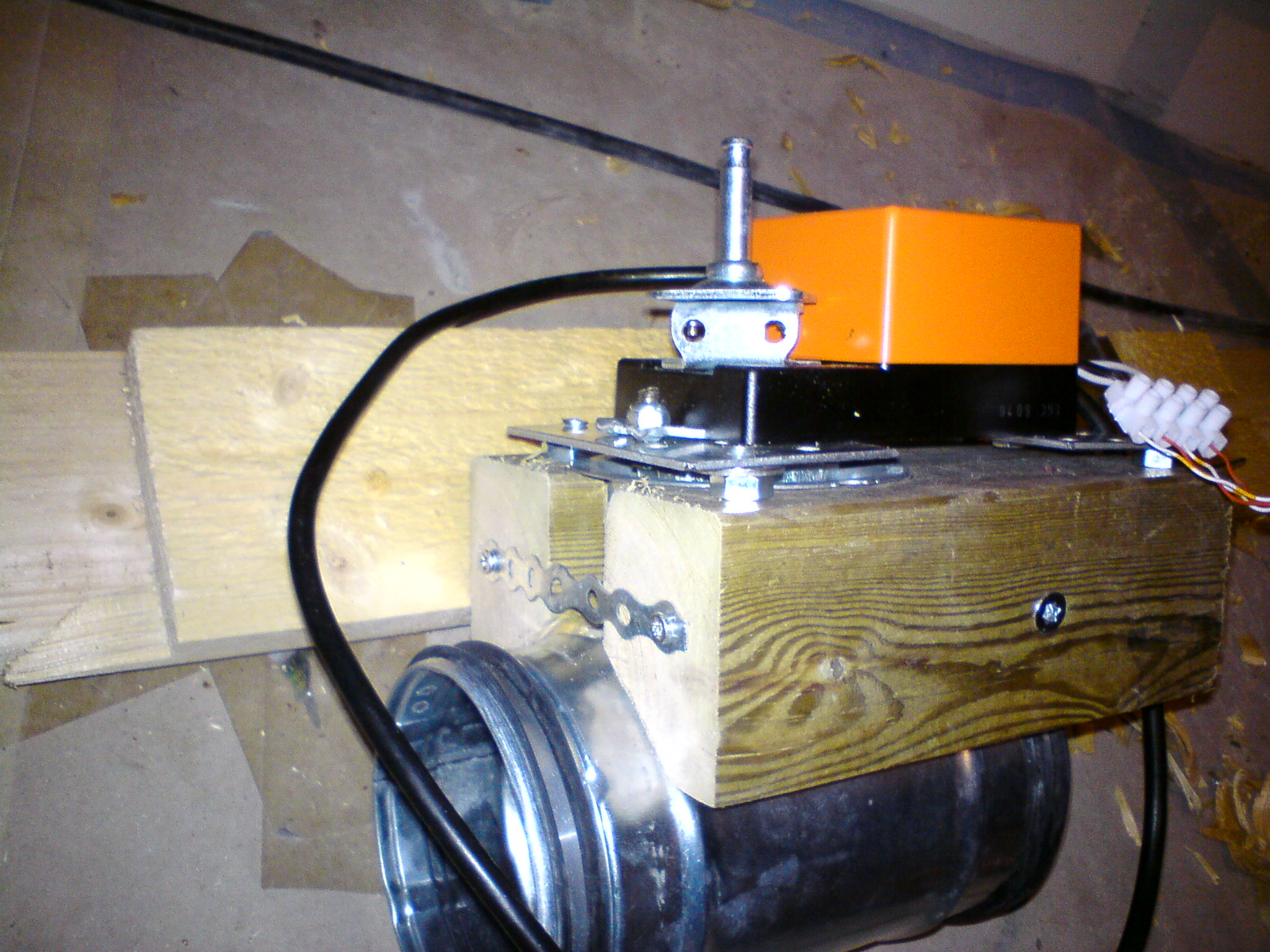

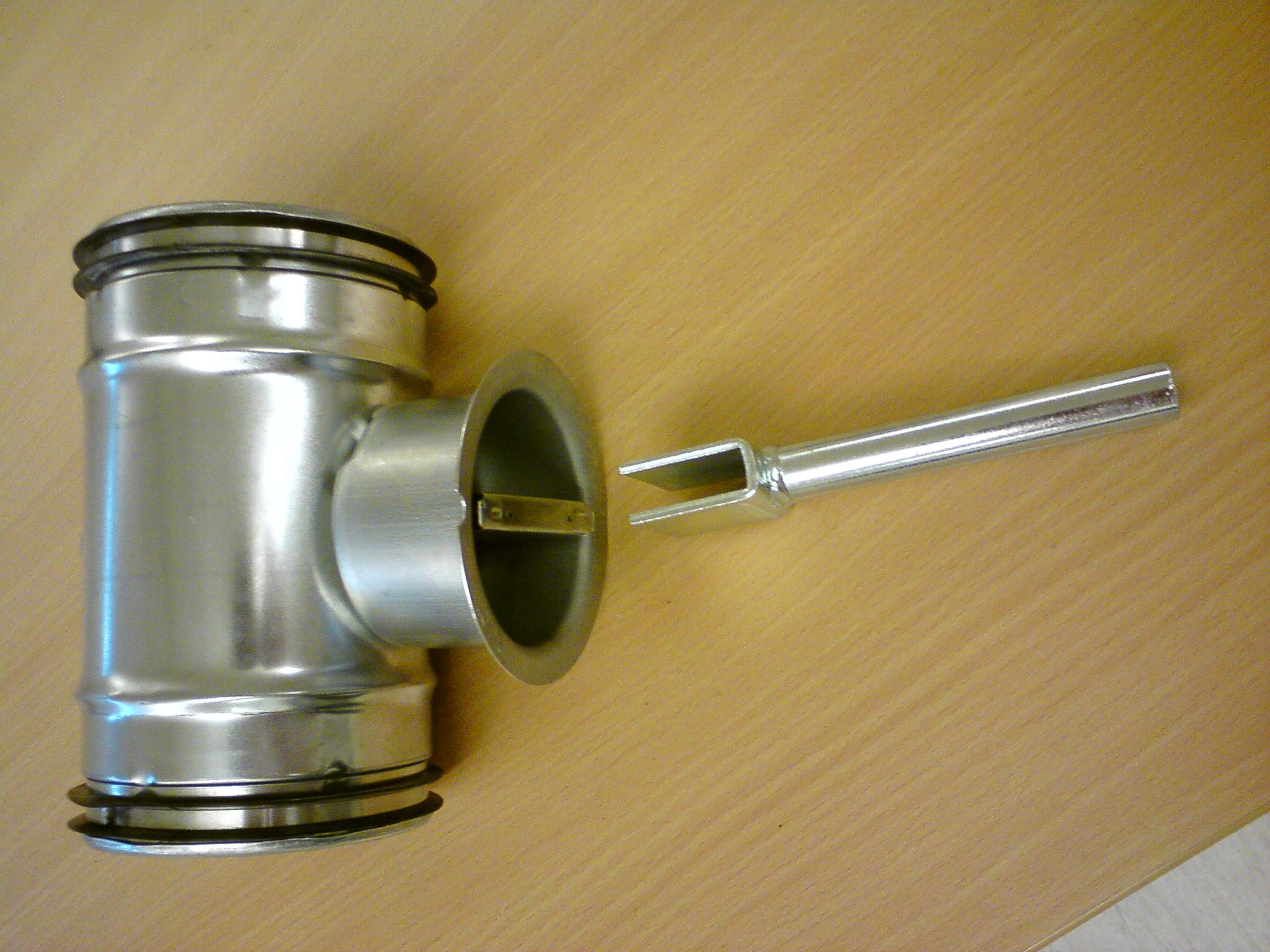

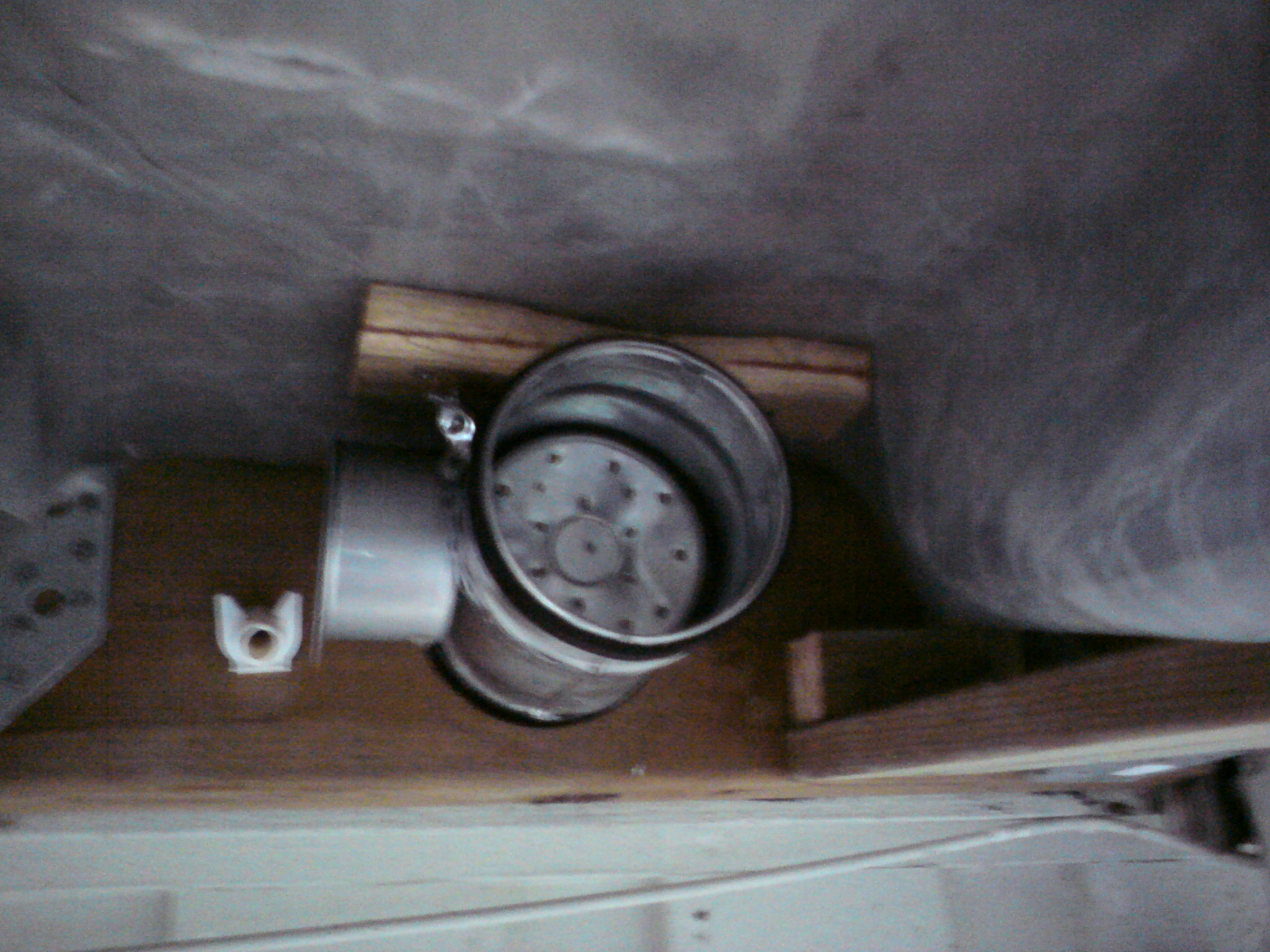

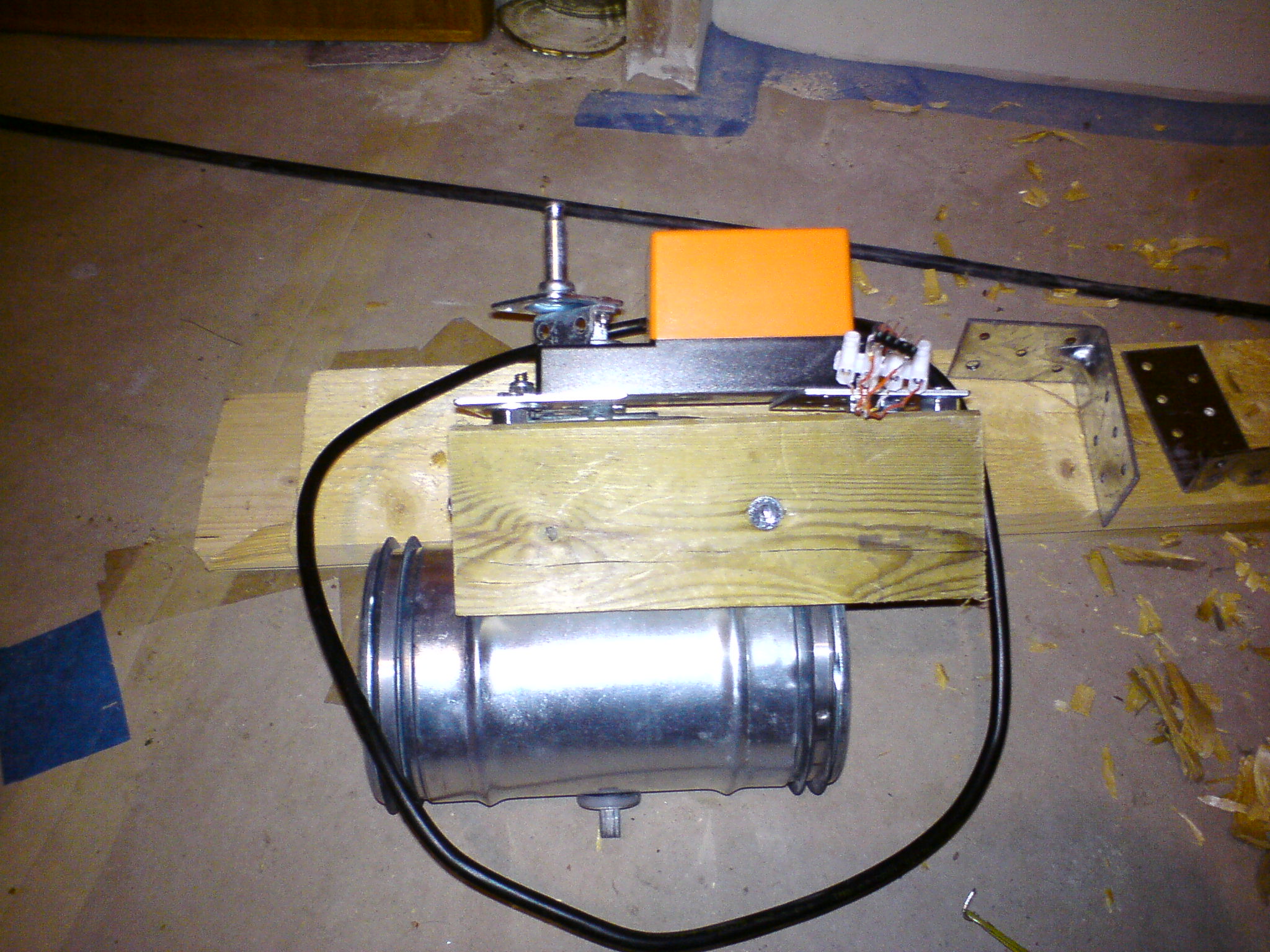

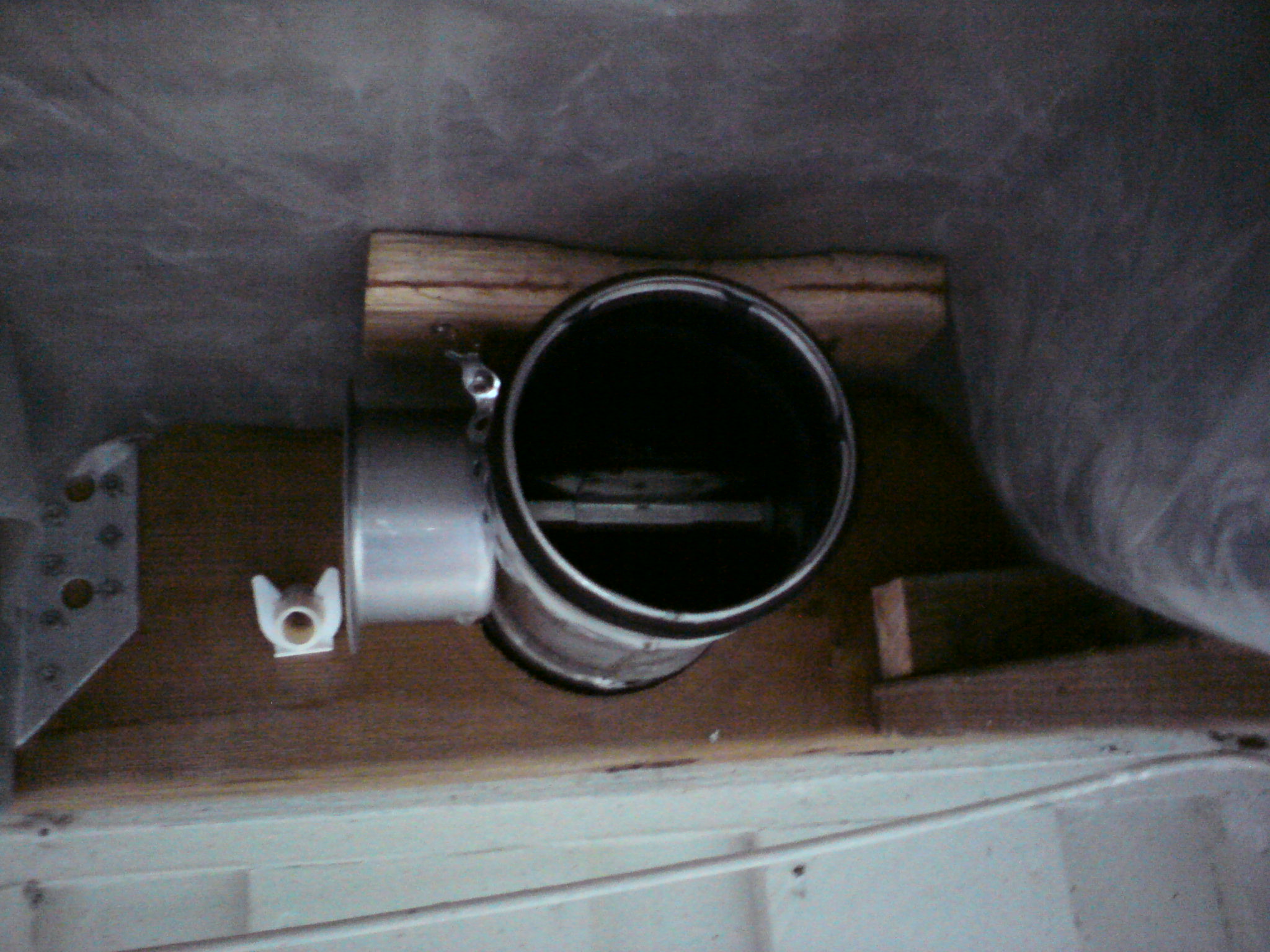

Motoren jeg har er til å styre et spjeld som vist på bildene under. Den blir værende på utsiden ytterveggen og jeg mekket til en kloss for å få festet den godt fast. Fant ikke noe bilde av den ferdig montert, men det var ikke mer enn at det akkurat går, så det er ikke noen liten og nett innstallasjon, men det er under verandagulvet og over plasbølgeblikkplater, så det er ikke noen krise. For den ventilen du linket til tror jeg kanskje at en annen motor vil være bedre.

tiltiderfornøye Saturday, June 23, 2012

Motoren jeg har er til å styre et spjeld som vist på bildene under. Den blir værende på utsiden ytterveggen og jeg mekket til en kloss for å få festet den godt fast. Fant ikke noe bilde av den ferdig montert, men det var ikke mer enn at det akkurat går, så det er ikke noen liten og nett innstallasjon, men det er under verandagulvet og over plasbølgeblikkplater, så det er ikke noen krise. For den ventilen du linket til tror jeg kanskje at en annen motor vil være bedre.

Takk for fine bilder. Har du noen tips til hva slags motor som kan passe til meg? Har ikke så god peiling på hva som er tilgjengelig.

Motoren kjøpte jeg hos Lindab, avdeling Kristiansand. Spjeldet bestilte jeg gjennom en blikkenslager, men jeg er 99% sikker på at han viderebestilte fra Lindab (han ringte opp noen som holdt til på Sørlandsparken, og det kan ikke ha vært noen andre enn Lindab). Jeg ville tatt kontakt med dem og hørt.

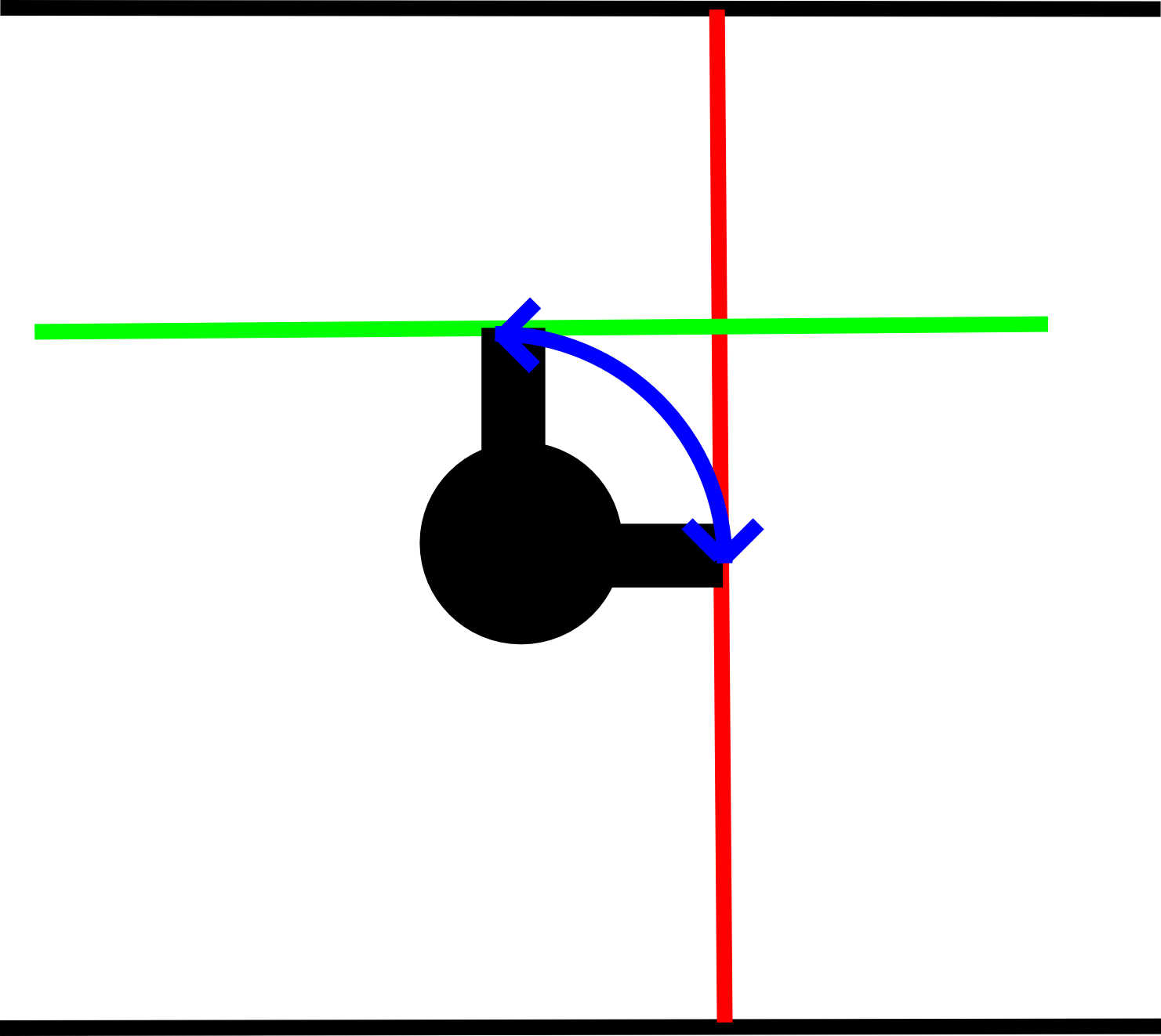

Jeg vil forøvrig advare mot akkurat dette spjeldet som jeg ikke er fornøyd med fordi det er en fryktelig dårlig teknisk løsning. Selve spjeldet roterer ikke rundt senter av rotasjonsaksen, men i en bue rundt aksen (blå). I tegningen er spjeldet åpent i grønn posisjon, lukket i rød posisjon. Det som er teit med denne løsningen er at på vei fra åpen til lukket stanger toppen av spjeldet i øverste del av røret og det er veldig trangt. Med et spjeld av 100% metall hadde dette vært fysisk umulig. Nå er ytterste ring av spjeldet av gummi, men det er allikevel så trangt at det kreves veldig stor kraft for å forsere over "kneika", derav min bekymring om at kanskje ikke motoren er kraftig nok.

Hvorfor styre tilluften til vedovnen? Skal du ha termostatstyring?


Finnes det en enkel 220v-løsning på samme opplegg? Jeg ønsker å styre ventilasjonen i huset litt, så ikke hele huset ventileres hele tida, men ferdige løsninger koster latterlig mye.

frodes Saturday, June 30, 2012

Hvorfor styre tilluften til vedovnen? Skal du ha termostatstyring?

For å kunne stenge helt igjen når ovnen ikke er i bruk. Jeg skal ikke styre noe annet enn helt åpen og helt lukket.

frodes Saturday, June 30, 2012

Finnes det en enkel 220v-løsning på samme opplegg? Jeg ønsker å styre ventilasjonen i huset litt, så ikke hele huset ventileres hele tida, men ferdige løsninger koster latterlig mye.

Det vet jeg ikke helt hva som finnes, men det finnes jo sikker noe. Jeg valgte 24V slik at jeg kunne koble selv samt kunne lage min egen styringskrets.
