Koble på oppvaskmasking på kjøkkenavløp

 5     0
Hei alle

Håper en vennlig sjel kan bistå meg litt;

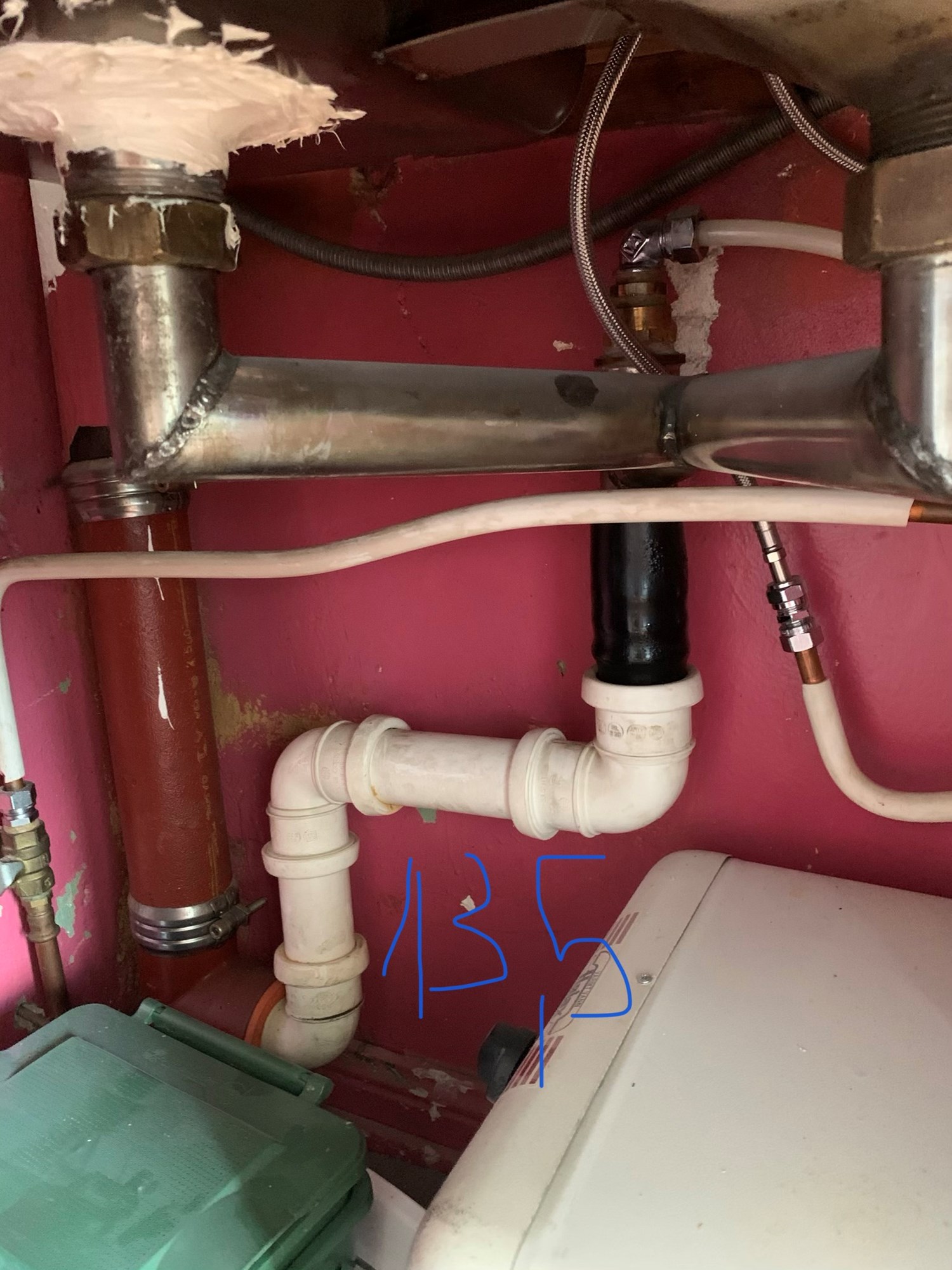

Skal legge til oppvaskmaskin til kjøkkenavløpet. Kjøkkenet er fra 1930, trolig med litt nye plastrør Ø50mm. Det er to kummer, og VVB som er påkoblet nå.Koble på oppvaskmasking på kjøkkenavløp - sluk.jpeg - Milna

Ser at mye av opplegget er spesielt bygd for dette kjøkkenet. Og jeg ser ikke at det er vannlås der. Oppvaskmaskinavløpet skal jo over vannlåsen, men hva gjør jeg om den ikke finnes?

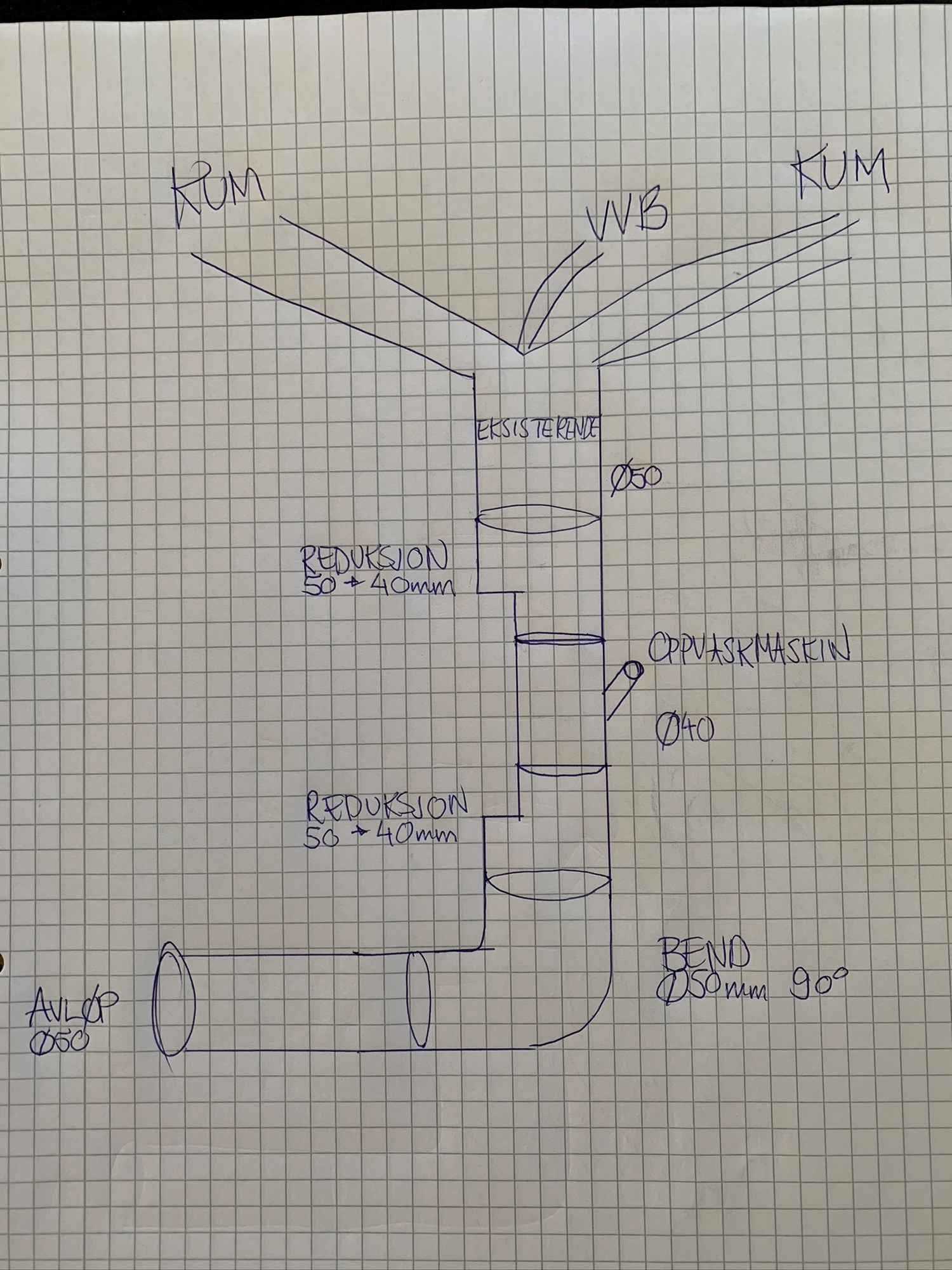

Legger ved en prinsippskisse av hvordan jeg tenkte å løse dette, UTEN vannlås.
Koble på oppvaskmasking på kjøkkenavløp - prinsipp.jpeg - Milna
Er det noen som kan tegne opp en enkel prinsippskisse og linke til rørdeler som fungerer bedre enn dette?

Kan ikke bruke et ferdig avløpssett med vannlås da kummene har spesielle hull.

Hilsen Millie


TDJ
   #1
 1 471     Asker      0
I full fart:
Dersom rørene som er der fra før er 50 mm er det vel bare å sett inn en 50 mm forgreining for oppvasken ?!?
(https://www.biltema.no/bygg/vvs/rorinstallasjoner/avlopsror/avlopsror-forgrening-45-2000023053)
Eventuell rett overgang fra 50 til 40 for tilpasning til maskinen.

Ser jo også ut til å være greit å få på plass en 50 mm vannlås etter alle utløpene er koplet på ?
(https://www.vvskupp.no/pipelife/2207083/50-mm-pp-smartline-vannl%C3%A5s-off-white).
Signatur
HSt
   #2
 25 493     Lillestrøm kommune     0
Hvor er vannlåsen her, oppvaskmaskin må være koblet til over vannlåsen.
  (trådstarter)
   #3
 5     0
I full fart:
Dersom rørene som er der fra før er 50 mm er det vel bare å sett inn en 50 mm forgreining for oppvasken ?!?
(https://www.biltema.no/bygg/vvs/rorinstallasjoner/avlopsror/avlopsror-forgrening-45-2000023053)
Eventuell rett overgang fra 50 til 40 for tilpasning til maskinen.

Ser jo også ut til å være greit å få på plass en 50 mm vannlås etter alle utløpene er koplet på ?
(https://www.vvskupp.no/pipelife/2207083/50-mm-pp-smartline-vannl%C3%A5s-off-white).

Åh takk for svar! <3

Jeg tegnet nå ny prinsippskisse, og alt er rimelig klart utenom forgreningsbiten.
Koble på oppvaskmasking på kjøkkenavløp - prinsipp2.jpeg - Milna

Dersom jeg bruker forgreningen fra første linken, hvordan kommer jeg meg fra Ø50 --> Ø23 mm på røret fra oppvaskmaskinen. Gumminippel?
Bilde av rør fra oppvaskmaskin (23mm utvendig, 20mm innvendig):
Koble på oppvaskmasking på kjøkkenavløp - oppvask.jpeg - Milna

Tillater meg å spørre engang til fordi jeg er jente Smile

Hilsen Millie
  (trådstarter)
   #4
 5     0
Hvor er vannlåsen her, oppvaskmaskin må være koblet til over vannlåsen.

Vet ikke, er ikke jeg som har bygd dette... Smile
Jente, 31 år Smile Smile
HSt
   #6
 25 493     Lillestrøm kommune     0
Men er vi enig om at vannlåsen mangler her ? Men jeg skjønner ikke at det da ikke burde bli både lukt og kanskje også lyd fra rørene.

Merk at vannlås som er vist over ikke har rørkobling på toppen, den skrus fast mot avløp fra vask.

TSt
   #8
 7 521     0
Her er vannlåsen kommet på plass nederst. Jeg ville forsøkt å fått den høyere, enklere med rengjøring etc da men mulig en måtte ha så mange overganger på oversiden.
  (trådstarter)
   #9
 5     0
Her er vannlåsen kommet på plass nederst. Jeg ville forsøkt å fått den høyere, enklere med rengjøring etc da men mulig en måtte ha så mange overganger på oversiden.

Kanskje optimalisering er mulig, men ikke for mitt vedkommende 🙈😂😬
   #10
 1 264     0
Koble på oppvaskmasking på kjøkkenavløp - 6851C7F6-8D7F-4832-8614-4C00406D02E5.jpeg - Milna
Dette ble resultatet.
*stolt*
TAKK FOR HJELPA!! ❤️

Hei,
Håper du for guds skyld har montert en slangeklemme på avløpet til oppvaskmaskinen.
Avløpsslangen skal også løftes og festes over bunnventilen på kummen, for å forhindre tilbakeslag i maskinen.
