Renovering av soverom - Teglesteinspipe

 12     0
Hei,

Jeg er godt i gang med renovering av soverommet. Jeg har to soverom skilt med en lettvegg (denne skal rives og settes opp på ny, ikke gjort forskriftmessig mot pipe nå), videre er det en felles vegg mot gangen hvor døren er. Rommet var originalt ett rom, som er delt av til to soverom på ca. 11kvm og 10 kvm.

Oppsummering:
Jeg ser det ble litt mye tekst her. Kort fortalt skal jeg ha tre vegger inn mot en teglesteinspipe. Jeg finner informasjon om at det er lovlig å ha to vegger inn mot en teglesteinspipe, så jeg lurer på avstanden mellom brennbart material fra pipe på den siste veggen.

Jeg sliter med å finne nok informasjon om hvordan jeg skal avslutte lettvegger mot pipen. Det er tydelig beskrevet at en kan ha to vegger inn mot en teglsteinspipe, med sikkerhetsavstand fra innsiden av pipen til brennbart material.

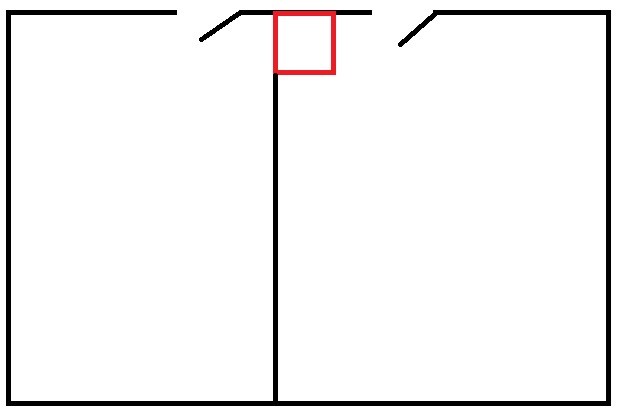

Se skissen under

Renovering av soverom - Teglesteinspipe - Rominndeling og pipe.jpg - OHell

Pipen er markert i rødt, den skal ha tre vegger inn mot seg. Vet noen avstanden til brennbart material en må ha for den tredje veggen? Som sagt er det kun beskrevet at en kan ha to vegger inn til pipen med en sikkerhetsavstand som jeg ikke kommer på i farten.

Det er da rom-deler veggen som i dag går til venstre for pipen. Denne har en avstand på ca. 50mm fra gips til pipen (pipen er pusset), og mellom gips og pipe er det dyttet inn isolasjon. Jeg kommer til å endre det til slik som bildet viser, hvor veggen avsluttes på hjørnet av pipen.

Etter slik som jeg tolker det, må den tredje veggen ha en større avstand mellom innsiden av pipen til brennbart material, ettersom du har lov å ha to vegger inn mot pipen med den gitte sikkerhetsavstanden. Jeg finner ikke noe om hvor grensen går, så jeg vet ikke avstanden jeg må ha til brennbart material. Pipen blir da mulig å inspisere fra alle sider.

Det er en gammel teglesteinspipe fra 50 tallet, halvsteinspipe så vidt jeg skjønner. Det to veggene hvor døren i dag er plassert, er bygd ut med teglestein (antar jeg) fra pipen til lettvegg, og jeg kommer til å beholde denne løsningen for å oppnå ønsket avstand til brennbart material. For den tredje veggen antar jeg at denne avstanden må økes for å komme innenfor forskriftene, jeg vet bare ikke hvor mye/hvor stor avstand jeg må ha.

Tilleggsinformasjon:
Jeg bor i toppetasjen av et hus som ble skilt ut til leiligheter. Huset er fra 50 tallet, men det er gjort mye modifikasjoner siden den gang. Det jeg har sett så langt tyder på dårlig kunnskap og arbeid på oppussing, og jeg fant bla. syv lag med gulv før jeg traff bjelkene i gulvet.
Nå er gulvet ferdig og veggene står for tur.

Pipen er i bruk av leiligheten under. Den er ikke modifisert eller pusset opp på noen måte siden original installasjon (antar ved nytt hus). Jeg har en feierluke/inspeksjonsluke mot gangen (mot toppen av bildet)

   #1
 1 193     0
Du har ikke lov med vegg mot noen sider av tegelsteinpipe, tror det gjelder bare Lecapiper.
Alle sider av tegelsteinpiper må være åpne for inspeksjon, de ser etter mulige sprekker.
Og du må holde avstand til brennbart også.
   #2
 1 502     Trondheim     0
Nå skriver jo trådstarteren at veggen som skal bygges utgår fra en hjørne av pipen(tegning). Vil og huske at forskriften sier at det er lov med to vegger utgående fra hjørner av pipen med et mursteins bredds avstand fra pipeløpetsinnside, jeg tolket det slik at vegger av tre kunne bygges utgående fra hjørne av pipen, men ingen sider får være tildekt av brennbar materiale.
I mitt hus (bygget -49-50) er det to piper, der på flere plasser piper var klett inn med panel etc med 10cm luftspalte frem til pipe. Jeg eksponerte begge piper fra alle sider. Det er trevegg inntil pipehjørne på to plasser nå(dog er det lufteløp der veggene står)
Var oppi samme problemstilling med så å si identisk likt din tegning. Det var også stumper av murvegg ut fra pipe og så trevegg fra det.
Jeg løste det slik at det ble murt en 10cm "vegg" i leca ut fra pipe og lettvegg ble bygget videre fra det.
Vil huske at dette falt innenfor det som var lovlig.

Mvh
Sakke
  (trådstarter)
   #3
 12     0
Du har ikke lov med vegg mot noen sider av tegelsteinpipe, tror det gjelder bare Lecapiper.
Alle sider av tegelsteinpiper må være åpne for inspeksjon, de ser etter mulige sprekker.
Og du må holde avstand til brennbart også.


Jeg fant en side nå som beskriver reglene for teglesteinspipe: Link

Jeg ha tre vegger inn til pipe, det finnes ikke en annen løsning som gir tilstrekkelig med rom-utnyttelse i dette tilfellet.

Nå skriver jo trådstarteren at veggen som skal bygges utgår fra en hjørne av pipen(tegning). Vil og huske at forskriften sier at det er lov med to vegger utgående fra hjørner av pipen med et mursteins bredds avstand fra pipeløpetsinnside, jeg tolket det slik at vegger av tre kunne bygges utgående fra hjørne av pipen, men ingen sider får være tildekt av brennbar materiale.
I mitt hus (bygget -49-50) er det to piper, der på flere plasser piper var klett inn med panel etc med 10cm luftspalte frem til pipe. Jeg eksponerte begge piper fra alle sider. Det er trevegg inntil pipehjørne på to plasser nå(dog er det lufteløp der veggene står)
Var oppi samme problemstilling med så å si identisk likt din tegning. Det var også stumper av murvegg ut fra pipe og så trevegg fra det.
Jeg løste det slik at det ble murt en 10cm "vegg" i leca ut fra pipe og lettvegg ble bygget videre fra det.
Vil huske at dette falt innenfor det som var lovlig.

Mvh
Sakke


Takk for svar. Jeg har også to piper hvor den ene er kledd inn. Denne er da ikke i bruk, så jeg tar det problemet når jeg kommer så langt i renoveringen.

Om jeg forstår deg rett, så var din løsning å ha 100mm (10cm) fra yttersiden av pipen til vegg (vegg nr. 3) for å løse det med å ha tre vegger?

Renovering av soverom - Teglesteinspipe - hel og halv teglpipe tilstøtende vegg.jpg (optimized_original).jpg - OHell

Over er skissen fra nettsiden jeg linket til over. Her kan det se ut som du i tillegg kan ha et skap (med avstand 230mm fra innsiden av pipen) til de to veggene som er beskrevet.

Følgende løsning blir da: (beklager dårlig paint tegning)
Renovering av soverom - Teglesteinspipe - hel og halv teglpipe tilstøtende vegg_modifisert.jpg - OHell

330mm = 230mm + 100mm, altså 100mm ekstra fra det som er kravet til de to første veggene.

Det blir jo i orienteringen som den originale skissen, men jeg tok meg ikke bryet med å endre tegningen.
   #4
 1 193     0
Til orientering, vi hadde inspeksjon fra feier som presiserte det jeg skrev, et års tid siden. Så vi måtte rive rundt pipen.
   #5
 1 406     Sørlandet     2
Du kan jo ta de tegningene og send til feieren/brannvesenet i din kommune og rett og slett hør om de aksepterer en slik løsning.

Bekjentes erfaring er at de er veldig behjelpelige.
TSt
   #6
 5 381     0
Er det ikke den nødvendige avstanden så skal vangen være murt opp tilstrekkelig nok utenfor. Men da får en ikke samme materialet helt inn til pipen men en overgang lenger ute. En må bare passe på at denne vangen ikke er lov å kle inn på baksiden. Her tror jeg at jeg har syndet en gang ved oppussing av leilighet i studietiden, på den tiden var det ikke så lett å få tilgang til detaljblader etc som nå og vi hadde heller ikke BB. Smile
   #7
 1 406     Sørlandet     0
Er det ikke den nødvendige avstanden så skal vangen være murt opp tilstrekkelig nok utenfor. Men da får en ikke samme materialet helt inn til pipen men en overgang lenger ute. En må bare passe på at denne vangen ikke er lov å kle inn på baksiden. Her tror jeg at jeg har syndet en gang ved oppussing av leilighet i studietiden, på den tiden var det ikke så lett å få tilgang til detaljblader etc som nå og vi hadde heller ikke BB. Smile

Gips og stålstendere? Kan det være innafor mtp å få samme materiale hele veien? Er jo ikke brennbart. Ei heller rockwool isolasjob.

  (trådstarter)
   #8
 12     0
Er det ikke den nødvendige avstanden så skal vangen være murt opp tilstrekkelig nok utenfor. Men da får en ikke samme materialet helt inn til pipen men en overgang lenger ute. En må bare passe på at denne vangen ikke er lov å kle inn på baksiden. Her tror jeg at jeg har syndet en gang ved oppussing av leilighet i studietiden, på den tiden var det ikke så lett å få tilgang til detaljblader etc som nå og vi hadde heller ikke BB. Smile

Gips og stålstendere? Kan det være innafor mtp å få samme materiale hele veien? Er jo ikke brennbart. Ei heller rockwool isolasjob.


Jeg mener å ha lest at gips regnes som brennbart materiale i tilfeller rundt piper. Tanken er å bruke løsningen over, men etter litt mer research har jeg kommet frem til bruk av Leca lettvegg som avstandsmateriale fra pipe til vegg nr. 3. Det vil gi 500mm fra utsiden av pipen til brennbart materiale (lettvegg, stender og gips). Leca blokkene måler (lxbxh) 500x88x300. Tenker da å pusse dette for å få en jevn tykkelse på veggen (15mm puss på hver side) for så å male i samme farge som gipsen. Det blir nok synlig skjøt, men jeg vil tro det er en ok løsning her.


Du kan jo ta de tegningene og send til feieren/brannvesenet i din kommune og rett og slett hør om de aksepterer en slik løsning.

Bekjentes erfaring er at de er veldig behjelpelige.


Ikke dumt. Skal lage en bedre skisse å få sendt over. Kan være fint å ha til senere (salg) også kan jeg tenke meg. Takk for tips!


Til orientering, vi hadde inspeksjon fra feier som presiserte det jeg skrev, et års tid siden. Så vi måtte rive rundt pipen.


Litt usikker på om det er en misforståelse her, men jeg skal da ikke kle inn pipen på noen måte. Det ville være merkelig om feier ber deg rive om det er gjort i henhold til anbefalinger som kommer frem fra brannvesenet, offentliggjort på deres nettsider?

Jeg tar nok kontakt med feier/brannvesen for å forsikre meg om løsningen min er godkjent. Takk for innspill!
   #9
 1 193     0
Pipen vår, fra ca 1937, ble kledd på fire sider av oss, med glava, en gang i 80-tallet, over innertaket på loftet, det måtte vi fjerne.
Skrev det mest for å vise at de mener alvor.
Det kan være god løsning om de bruker ikke brennbart ut fra pipen et stykke.
Og veldig lurt å ha dokumentasjon på at det har vært gjort riktig.
   #10
 1 406     Sørlandet     0
Holder på å sette inn elementpeis i skrivende stund. Skjøten trenger ikke bli så veldig synlig.

Til venstre ser du der pipen møter en sponvegg. Pipen er pusset også er det den og veggen sparklet av maler (type norsk proff). Fikk dog ingen garantier mot sprekkdannelse;)
