Regnestykket til WTH er basert på fritt opplagt bjelke, men for opplag ved bjelkeskoene sin del blir det her nok snakk om fritt opplagt - fast innspent. Da skal " /2 " erstattes med " *0,375 ". (Så ennå mer margin).
Ser i øvrig veldig solitt ut dette.
Forsåvidt, sannsynligvis delvis innspent om man skal være veldig nøyaktig, men ser du på den som fast innspent får du også moment i opplegget som igjen belaster skruegruppen ytterligere.
Uansett så kan vi vel konkludere med at skruer i over halvparten av hullene i dette tilfelle ser godt nok ut.
Edit: du mente vel fast innspent på motstående opplegg ja..
Det er 4cm frå endeved og 2cm frå kant som er "den gylne grensa" for slikt?
Det stå så i spekk på spikerplatene jeg så på. 4cm fra endeved gjelder når det er krefter som presser spikeren FRA endeveden. Om den trekkes mot endeveden skal avstanden være 8cm. Hele poenget er nok å sikre seg at treverket ikke sprekker. Følgelig er det veldig avhengig av treverket, så de har nok lagt på god sikkerhetsmargin. Jeg har brukt dette som tommelfingerregel på alt jeg har montert av beslag. Ingenting har falt ned ennå og det har flere ganger gjort at jeg må bruke f.eks 2x6" fordi jeg ikke får plass til nok spiker i 2x4", selv om 2x4" eller hadde vært sterkt nok. (Følger man reglene får man plass til flere spiker i 2x6 enn 2 stk 2x4.)

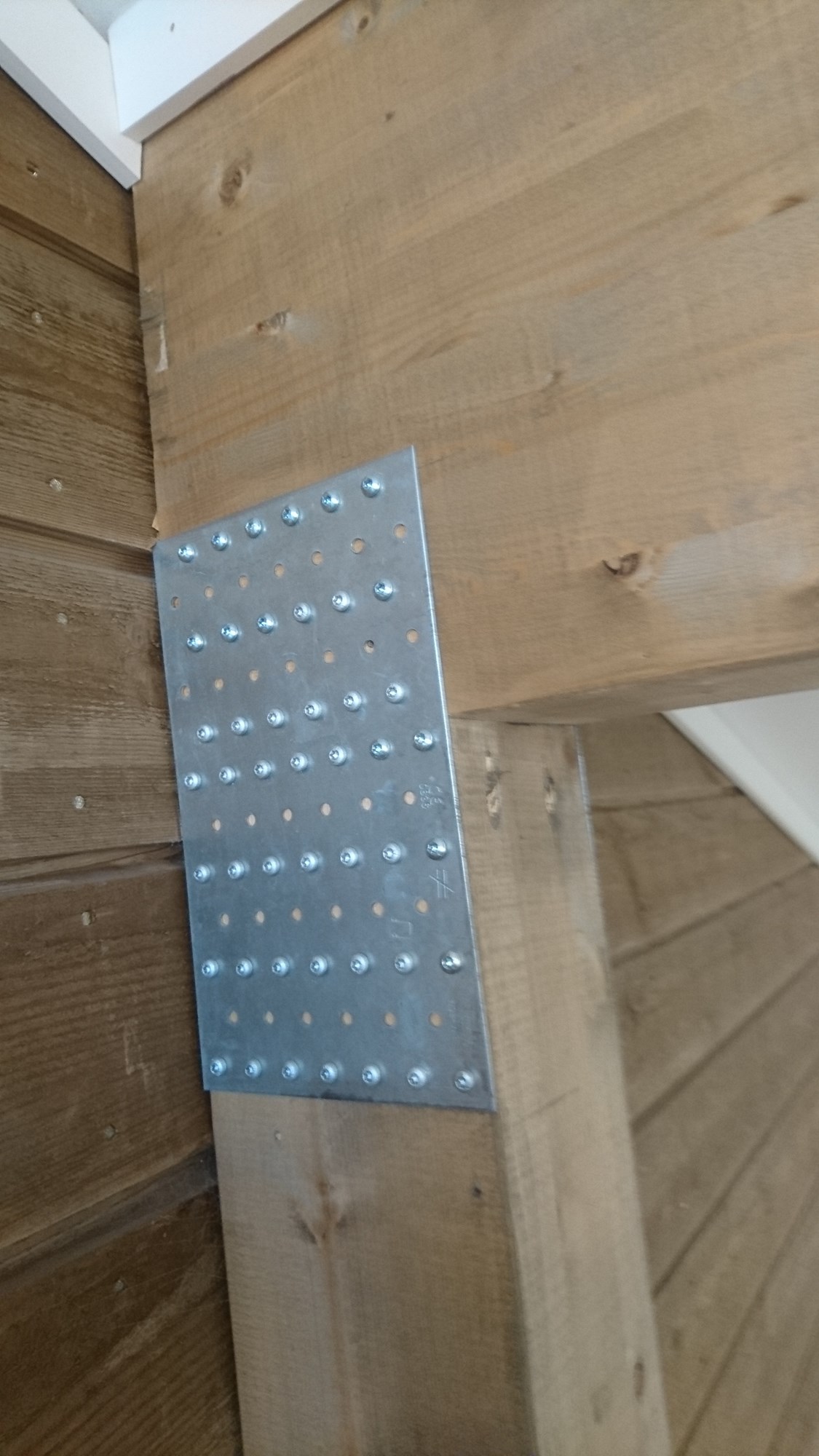

Frå nybygg. Her har dei altså ikkje fulgt regelen.
Stolpar under dragaren er no montert. Hadde tenkt å festa til dragaren (slik som biletet over) med spikerplate, men gløymde plata🙂 Dei er skråskrudd med 2 stk 6x180 skruer opp i dragaren. Det får halda.
Der kunne man med fordel ha droppa alle skruene i de to radene nærmest skjøten. De har knapt noen annen effekt enn å svekke treverket.
Jeg glemte også spikerplatene i vinter da jeg skulle lage 5 takstoler. Da brukte jeg noen bord som spikerplateerstatning. Satt da bordene så langt inn på hver bjelke at jeg i ettertid har plass til å sette spikerplater der de skal uten å først å fjerne bordene.
Ellers husk at 6mm skruer ikke er konstruksjonsskruer de er normalt 8mm. Men det holder nok, men spikerplaten kunne vært lengre med korrekt skrueposisjon
Er ikkje 6mm konstruksjonsskruer? Eg har stort sett kun nytta 5 og 6mm (6mm på konstruksjonar) . Får ein "vanlege" treskruer i 8mm til overkommeleg pris?
Konstruksjonsskruer er gjerne dobbeltgjenget, det er risiko for brudd i stammen som gjør at 8mm er det som gjelder på punkt der skruer erstatter spikerplater. Der du ellers kunne brukt en spiker så holder sikkert en 6mm skrue så jeg bruker mye av det jeg også.
Jeg kjøper av bekjente så har ikke lett i butikken men når jeg skulle skruer til tak lekter rundt år 2000 husker jeg det var bare grossisten i Oslo som hadde, trodde det hadde bedret seg nå.
8mm konstruksjonskrue må skrus inn med slag, jeg bruker en muttertrekker (230V) fra Jula.
Forsåvidt, sannsynligvis delvis innspent om man skal være veldig nøyaktig, men ser du på den som fast innspent får du også moment i opplegget som igjen belaster skruegruppen ytterligere.
Uansett så kan vi vel konkludere med at skruer i over halvparten av hullene i dette tilfelle ser godt nok ut.
Edit: du mente vel fast innspent på motstående opplegg ja..
Skruene eg har nytta er 5,0x40mm.
Det er 4cm frå endeved og 2cm frå kant som er "den gylne grensa" for slikt?
Det har ingenting å si, statisk avsporing på hvordan bjelkemodell som legges til grunn:)
Reglene går hvis jeg ikke husker feil på f.eks. 5*D, men du har jo brukt standard beslag, regner med da er ivaretatt med tanke på avstander.
Det stå så i spekk på spikerplatene jeg så på. 4cm fra endeved gjelder når det er krefter som presser spikeren FRA endeveden. Om den trekkes mot endeveden skal avstanden være 8cm. Hele poenget er nok å sikre seg at treverket ikke sprekker. Følgelig er det veldig avhengig av treverket, så de har nok lagt på god sikkerhetsmargin.
Jeg har brukt dette som tommelfingerregel på alt jeg har montert av beslag. Ingenting har falt ned ennå og det har flere ganger gjort at jeg må bruke f.eks 2x6" fordi jeg ikke får plass til nok spiker i 2x4", selv om 2x4" eller hadde vært sterkt nok. (Følger man reglene får man plass til flere spiker i 2x6 enn 2 stk 2x4.)
Frå nybygg. Her har dei altså ikkje fulgt regelen.
Stolpar under dragaren er no montert. Hadde tenkt å festa til dragaren (slik som biletet over) med spikerplate, men gløymde plata🙂 Dei er skråskrudd med 2 stk 6x180 skruer opp i dragaren. Det får halda.
Jeg glemte også spikerplatene i vinter da jeg skulle lage 5 takstoler. Da brukte jeg noen bord som spikerplateerstatning. Satt da bordene så langt inn på hver bjelke at jeg i ettertid har plass til å sette spikerplater der de skal uten å først å fjerne bordene.
Jeg kjøper av bekjente så har ikke lett i butikken men når jeg skulle skruer til tak lekter rundt år 2000 husker jeg det var bare grossisten i Oslo som hadde, trodde det hadde bedret seg nå.
8mm konstruksjonskrue må skrus inn med slag, jeg bruker en muttertrekker (230V) fra Jula.
https://www.skrujernet.no/no/konstruksjonsskruer
