Hvordan koble opp akkumulatortank
234
0

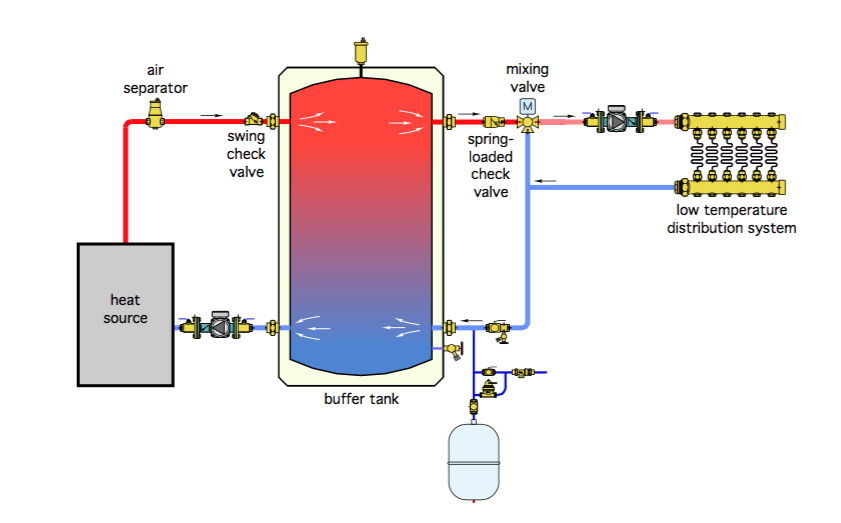

Jeg har luft/vann varmepumpe og skal nå montere inn en akkumulatortank i VBV systemet mitt og tenker å gå for en slik løysing:

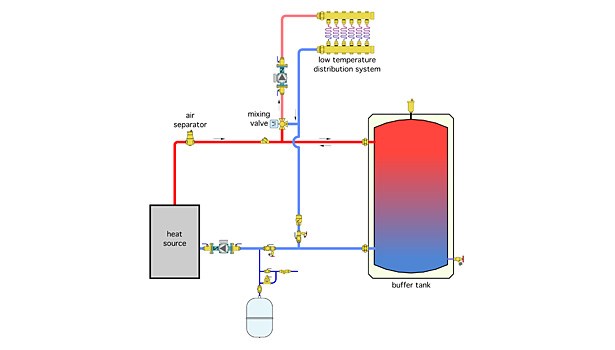

Eller en slik:

Nederste løsning vil kreve mye mer rør arb. Så er usikker på hvilken løsning jeg bør gå for. Og lurer samtidig på hva som gjør at en ikke får en "kortslutting", slik at vannet kun går inn i akkumulatortanken og tilbake til pumpen? Virker for meg som at begge løsningene vil virke som en bypass som fører til at en ikke får vann ut i systemet? Noen som kan kaste litt lys på valg og hvordan dette fungerer?

Eller en slik:

Nederste løsning vil kreve mye mer rør arb. Så er usikker på hvilken løsning jeg bør gå for. Og lurer samtidig på hva som gjør at en ikke får en "kortslutting", slik at vannet kun går inn i akkumulatortanken og tilbake til pumpen? Virker for meg som at begge løsningene vil virke som en bypass som fører til at en ikke får vann ut i systemet? Noen som kan kaste litt lys på valg og hvordan dette fungerer?

Du trenger 7 kW for å varme huset, vp går for fullt og du lader ut tanken med 1kW i tillegg. Da holder tanken i 8,5 h om jeg har regnet rett. Da må tanken lades, f.eks ved at huset klarer seg med 5 kW og du varmer opp tanken i 8.5 h.
Er det slik du ser dette for deg?
(Med forbehold om rett matte midt på natta)
Og med alle varianter innimellom som for eks. når VP går på 90% og en person dusjer, så kan akkumulatortanken ta denne korte toppen, og så lade seg opp i tiden etterpå. Uten at direkte EL varmekolbe som jeg ikke har noe virkningsgrad kobler inn.
500L ved 35grader (lest ut fra kurve ved 0 grader ute temp) vil vel gi meg noe slik som:
500L*35K*4,2kj/(kg*K)= 73500kj = 73500kws/3600s = 20,4kwh med reserve varme. Eller blir det feil å sette deltaT=35? Blir det kun temp differanse mellm tur og retur en må bruke?
Men tilbake til prinsippet, hva er det som gjør at vannet "ikke" bare tar den letteste veien gjennom akkumulatortanken og tilbake via retur til sugesiden på pumpen?
Det er vel bare den nederste skissen som sikrer bruk av akkumulatortank om ikke det brukes termostatstyrte ventiler. Jeg har koblet tilnærmet som nederste figur. Mitt problem var at jeg ikke hadde nok hull i tanken. Jeg måtte lage en spesial kobling med et 18mm rør inne i 1" rør som går 20 cm for å sikre at vannet blandes. I bunn av tanken var det to hull.
Den akkumulerte varmemengden blit diff mellom høyeste ladetemp, si 50 grader og laveste brukbare temp ut av tanken, si 35 grader. DeltaT for varmelagring blir 15 grader.
Ellers ser jeg ikke noen prinsippiell forskjell på de to løsningene.
Hva er tenkt turtemp fra vp? Er det tenkt en on/off eller en inverterstyrt?
Det faktum at shunten til gulvvarmen (med sirkulasjonspumpe og blandeventiler) faktisk suger til seg det den trenger av varmt vann, og trykker kaldt inn i tanken. Uten egen pumpe der, så burde man i tilfelle hatt en struping på varmtvannsinnløpet i tanken for å få et visst overtrykk der.

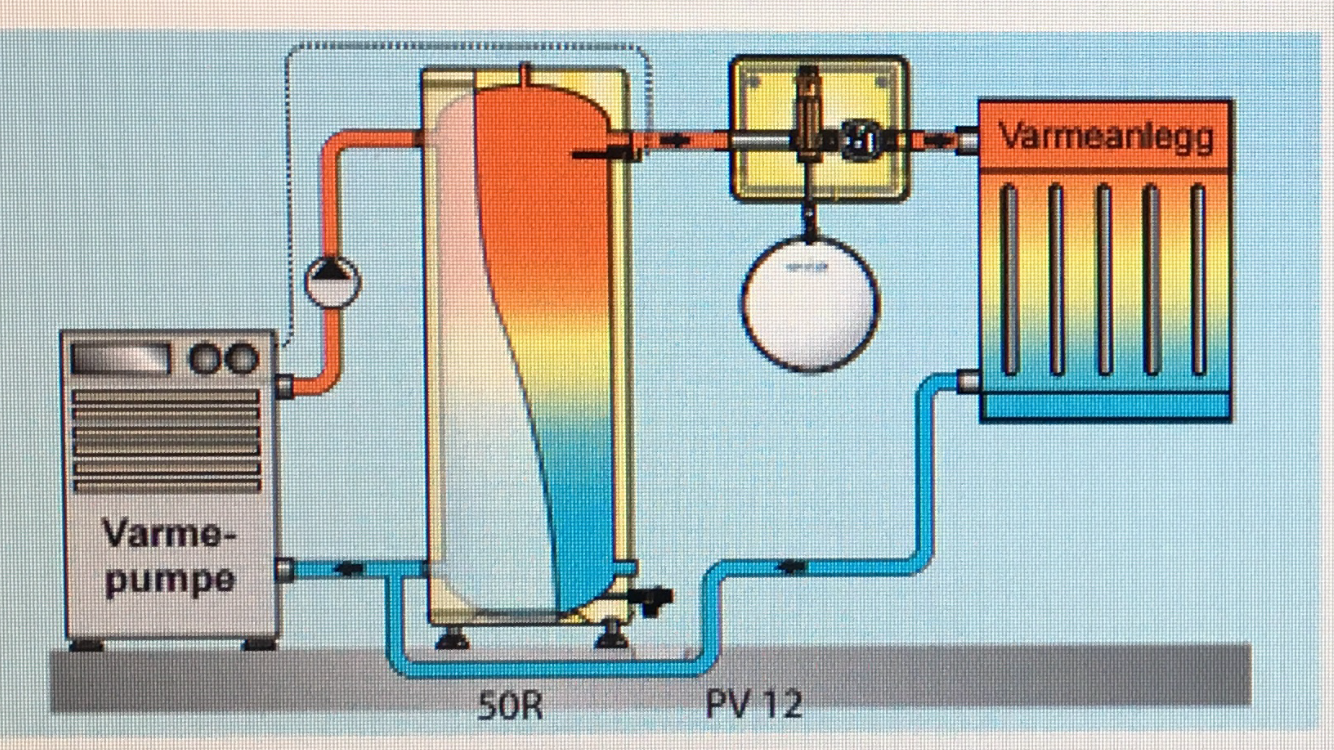

Jeg ser at det som vil være enkleste (rørmessig) for meg, som samtidig gir en fullverdig løsning. Blir som under. Er det noe fordeler ved å la retur inn og ut? Ser ikke for meg noe behov for ekstra blanding/sirkulasjon her.
I den siste figuren er det bare én sirk-pumpe? Hvis strømningsmotstanden gjennom varmesløyfene er større enn gjennom tanken, så vil varmeanlegget stå kaldt mens varmen sirkulerer mellom vp og akk-tanken?
