Lage ny pilar til brygga
1,545
Sørlandet
1
Min 40 år gamle brygge, ca 9 meter lang trenger en ekstra pilar til å legge en ny bærebjelke på.
Fra før har brygga 3 pilarer som ser ut til å være betongrør med armeringsstål diameter ca 35 cm.
En av disse står på fast fjell i ene enden av brygga.
Neste står på en liten steinfylling ca 3 meter lenger borte og en meter under vannet.
Den tredje er som den andre, men står ytterligere 2 meter lenger bortover.
Noen fjerde og femte pilar finnes ikke, men forrige eier har satt opp et jernstolpe i borterste hjørne. Dette tas av isen hver vinter og er i praksis ubrukelig.
Fra pilarene har brygga et utspring på ca 2 meter ut til bryggekanten.
På 40 år har pilaren som står på grunnfjellet ikke rikket seg en millimeter.
De to som står på hver sin lille steinfylling har seget ca 10 cm hver. Med andre ord står de støtt og tåler all isen, men bærebjelkene må heves 10 cm for å komme i plan med den første pilaren.
Jeg skal nå lage meg en fjerde pilar i den enden som har null og nada støtte fra før. Det betyr en meter vann og en halv meter mudder før jeg er nede på grunnfjellet. Så hvordan lager jeg meg en slik pilar?
Er det lurt å prøve å grave vekk mudderet, lage en liten steinfylling og støpe en pilar på toppen? Er det bedre å støpe en pilar rett ned på grunnfjellet? Hva hvis jeg ikke får vekk alt mudderet? Hva hvis grunnfjellet skråner?
Siden det er masse is som pakker seg under brygga, bør dette være veldig solide greier. Jeg tenkte å gjøre følgende:
1. Kjøpe meg et 40 cm diameter betongvannrør hos sementstøperiet. Det er vel 150 cm langt omtrent.
2. Grave vekk så mye gjørme jeg kan og plassere røret der jeg skal ha det.
3. Fylle røret med temmelig tørr betong full av pukk.
4. Slå ned et feit, spisst armeringsjern med slegga slik at de kiler seg fast i grunnfjellet. Tanken er at da sklir pilaren ikke utover. Å bore noen hull i grunnfjellet med en stor boremaskin hadde sikkert vært lurere, men jeg har ingen boremaskin.
5. Putte i litt kamstål og annet jern i betongen og deretter vente til det har herdet.
Siden jeg har null peiling på dette, vet jeg ikke om min lyse ide er en god ide.
Er dette en god ide? Hvis ikke: Hvordan skal dette gjøres for å bli solide greier som ikke sklir videre ut i sjøen neste vinter?
Bedre å lage en liten steinfylling til denne pilaren også og så støpe pilaren oppå? Noe helt annet?
Fra før har brygga 3 pilarer som ser ut til å være betongrør med armeringsstål diameter ca 35 cm.
En av disse står på fast fjell i ene enden av brygga.
Neste står på en liten steinfylling ca 3 meter lenger borte og en meter under vannet.
Den tredje er som den andre, men står ytterligere 2 meter lenger bortover.
Noen fjerde og femte pilar finnes ikke, men forrige eier har satt opp et jernstolpe i borterste hjørne. Dette tas av isen hver vinter og er i praksis ubrukelig.
Fra pilarene har brygga et utspring på ca 2 meter ut til bryggekanten.
På 40 år har pilaren som står på grunnfjellet ikke rikket seg en millimeter.
De to som står på hver sin lille steinfylling har seget ca 10 cm hver. Med andre ord står de støtt og tåler all isen, men bærebjelkene må heves 10 cm for å komme i plan med den første pilaren.
Jeg skal nå lage meg en fjerde pilar i den enden som har null og nada støtte fra før. Det betyr en meter vann og en halv meter mudder før jeg er nede på grunnfjellet. Så hvordan lager jeg meg en slik pilar?
Er det lurt å prøve å grave vekk mudderet, lage en liten steinfylling og støpe en pilar på toppen? Er det bedre å støpe en pilar rett ned på grunnfjellet? Hva hvis jeg ikke får vekk alt mudderet? Hva hvis grunnfjellet skråner?
Siden det er masse is som pakker seg under brygga, bør dette være veldig solide greier. Jeg tenkte å gjøre følgende:
1. Kjøpe meg et 40 cm diameter betongvannrør hos sementstøperiet. Det er vel 150 cm langt omtrent.
2. Grave vekk så mye gjørme jeg kan og plassere røret der jeg skal ha det.
3. Fylle røret med temmelig tørr betong full av pukk.
4. Slå ned et feit, spisst armeringsjern med slegga slik at de kiler seg fast i grunnfjellet. Tanken er at da sklir pilaren ikke utover. Å bore noen hull i grunnfjellet med en stor boremaskin hadde sikkert vært lurere, men jeg har ingen boremaskin.
5. Putte i litt kamstål og annet jern i betongen og deretter vente til det har herdet.
Siden jeg har null peiling på dette, vet jeg ikke om min lyse ide er en god ide.
Er dette en god ide? Hvis ikke: Hvordan skal dette gjøres for å bli solide greier som ikke sklir videre ut i sjøen neste vinter?
Bedre å lage en liten steinfylling til denne pilaren også og så støpe pilaren oppå? Noe helt annet?
Signatur

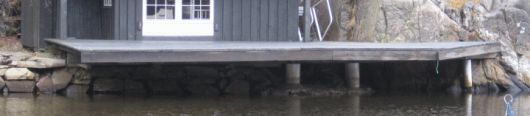

Kanskje lettere med et bilde av brygga?

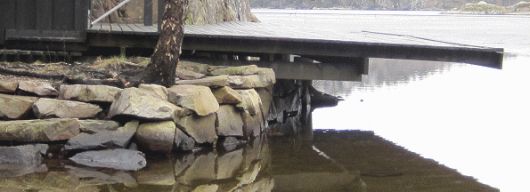

Litt sigen i venstre side og klar for en liten pilar.
Bare å dumpe en haug stein under brygga og støpe en liten søyle oppå?
Ble drevet ned i bunnen og boltet etter alle kunstens regler til brygga.
Ville tatt lengdemål, og en tur til skraphandleren. Tror jeg ville statset på metall. Feks vil en kraftig H-bjelke vil overleve i en del år.
Men ikke monter strømuttak til båten på den ene metallpilaren på brygga, da kan mye skje alt for fort.
tror den fremgangsmåten du har skrevet vil fungere fint.
Jeg ville først prøvd å slått ned et spett for å se hvor langt det er ned til fjell.
Jeg har vært med å støpt 4 pilarer til et båthus og 5 stykker til en brygge i Arendal.
Til båthuset snekret vi 4 meter lange forskalingskasser ca 40x40 cm av forskalingsplater forsterket med lekter i hjørnene og lekter rundt kassen med jevne mellomrom. (4 meter betongsøyle gir et veldi høyt trykk selv i vann). Det var til et gammelt båthus som stod på pilarer av jernbaneskinner som var 50-90% bort rustet i fjæresonen. Først gravde vi vekk så mye mudder som mulig, så monterte vi kassene rundt de gamle jernbaneskinnene deretter jekket vi ned kassene med en 2 tonns biljekk ned i mudderet. I betongen tillsatte vi HEY'DI UNDER VANN.
Hvis du ikke får armeringsjern ned til fjell ei heller ikke trykt søylene godt ned i mudderet vil nok pilarene sige ganske raskt.
Et alternativ vi brukte på to av pilarene til brygga er å støype først en stor kloss av betong. Vi brukte en murerbalje på 90L. I støypen i kassa setter du ned noen armeringsjern og forskalingsrøret. Når det er tørt hiver du kassa med røret ut i sjøen og plasserer den der den skal være. Det lønner seg å ha gjort litt grunnarbeid der den skal stå på forhånd. På toppen av røret setter du en ekstra stor bjelkesko, slik at du har muligheten til å rette opp noe om de skulle sige med årene.
Med denne metoden for pilaren en stor stødig sko å stå på og det skal mere til at den siger.
Lykke til!
Siden jeg har frihet til å plassere pilaren litt lenger ut eller inn eller til siden, så kanskje jeg treffer på et område av fjellet som er ganske flatt. Og hvis ikke så kanskje jeg treffer på en fjellsprekk å kile ned jernbjelken i.
Og denne pilaren kan jo stå temmelig langt inn under brygga og fortsatt gjøre veldig mye bedre nytte enn ingen pilar. Med litt kraftigere dimensjonering av bjelkene, kan det bli bra saker.
Er det lite mudder, må det vel gå an å grave det vekk, dvs skyve det ut på dypt vann.
Krafse, dykkermaske, våtdrakt fra Europris... hvor vanskelig kan det egentlig være?
Et spørsmål til. Forskalingen er jo ikke vanntett - om man ikke støper det fast i en betongklump før man setter det ned i vannet. Hva gjør man med betongen? Bare hiver den ned i forskalingsrøret og så tyter vannet ut av forskalingen ettersom røret fylles med betong? Går det eller blir betongen da til en betongsuppe av sjøvann?
Det er vanlig å bruke trakt og rør for støping under vann. Større fall gjennom vann stiller større krav til antiutvaskingseffekten i betongen. ADDA AUV-pulver er et hjelpemiddel til å oppnå et godt resultat. ADDA AUV-pulver bør brukes med tanke på de vanskelige forhold støpen vanligvis forgår under.
http://www.adda.no/produkter/detaljer.php?produktid=82&type=betong
Det står da at betongen kan slippes i fritt fall inntil en meter.
Det fungerer av erfaring bra.
Ref
http://www.heydi.no/produkt.asp?VdaID=27
