Støttemur 80cm, fundament og grunnarbeid?
 46     3
Vi skal sette opp en liten støttemur i hagen. Den er "bare" ca. 80 cm høy.
Før vi sette i gang ønsker jeg en liten sjekk om planen er ok, og om det evt. er noe vi burde endre.

Hadde bare paint tilgjengelig her, men håper det er forståelig likevel.

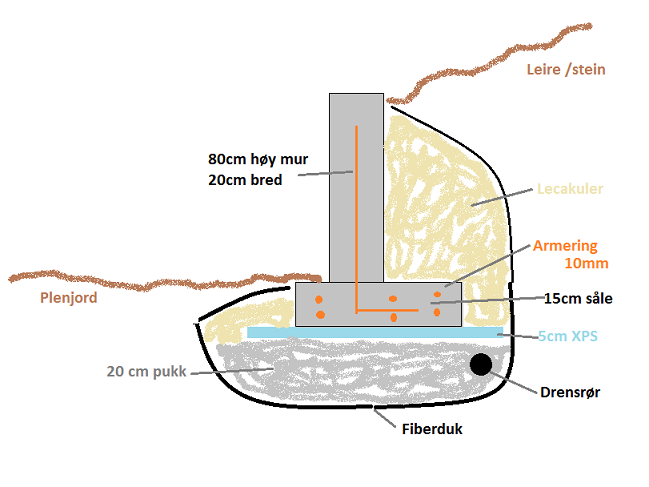

Bildet viser et tverrsnitt av fundament og mur. Det tilbakefylles på høyre side, mens på venstre side ligger det plen inn mot muren.

Støttemur 80cm, fundament og grunnarbeid? - mur_fundament2.png - jolle

Er det noe vi burde endre på i forhold til fundament og mur?
Vi kommer ikke "veldig" mye dypere så får ikke så mye mer pukk i bunnen.

Drenering:
Er ikke svært redd for store vannmengder på siden der det tilbakefyllles, det er for det meste sprengstein, men også endel jord. Ønsker å gå for 50mm drensrør...

Pukk:
Hvilken pukk størrelse anbefales her?

Mur
Høyde: 800mm
Bredde: 200mm
Lengde: ca 10m
Armering: 10mm støpt inn i fundament

Fundament:
Høyde: 150mm
Bredde: 400mm (5cm i forkant, 15cm bak)
Armering: 10mm, 2 lag, 3 lengder i bredden. Kan jeg gå ned på antall jern her?
Støper fundamentet rett på XPS

Grunnarbeid:
Dybde: ca 400mm fra bakkeplan
Fiberduk klasse N1 (det jeg fant på byggmax i dag...)

3   Siter
adeneo
   #1
 677     Norge     3
Jeg synes det ser bra ut, kanskje til og med overdimensjonert, uten at det er noen ulempe her.

Man får jo ofte helt fint enkle stablemurer til å stå godt i såpass lave høyder, og med skikkelig såle, armering og kun Leca bak, så går nok dette helt fint.
Det blir forholdsvis lite trykk mot muren med Lecakuler i fyllingen bak, og 20cm bred støpt mur, godt armert med skikkelig fundament, kan jo nesten holde en hel boligblokk oppe.

Som pukk kan du bruke 8/12 eller 8/16, alt ettersom hva det lokale pukkverket produserer, men det skal altså ikke være finstoff, og i en fraksjon som anses som "selvkomprimerende".

Pass på at isolasjonen kommer godt utenfor sålen i alle retninger, ettersom det ikke er særlig dypt, og poenget er vel å hindre frosten fra å krype ned under sålen.

Det er vanskelig å si noe om dreneringen, men generelt ville jeg nok selv lagt 110mm korrugerte stive rør, men det kan være 50mm er mer enn nok ?

Lykke til!

3   Siter
jolle
  (trådstarter)
   #2
 46     0
Takk for svar; og godt å høre at planen ser grei ut.
Selve muren skal støpes i bue, så det er grunnen til at vi ikke går for stablemur/blokker.
  Siter
Max86
   #4
 57     1
kjegl Sunday, July 17, 2016
Multiblokk har kurveblokker som kanskje kan vere interessant, avhengig av korleis du har sett for deg kurvene. Har ikje prøvd ei sjølv.

http://www.multiblokk.no/multiblokk/hovedmeny/til-hagen-din/forskalingsblokk-kurve

Eg byggde nettop ein bua mur med dei. Det var veldig genialt, suplerte med litt rett stein innimellom, då fikk eg litt meir styring på hvordan eg ville ha den. Men man må jo tåle at den då aviker litt utifra den kurven du hadde tenkt. For og få ein fin topp på den så forskalte eg med 23x48 lekt som eg festet 5 cm nedenfor toppen, og skrudde kryssfiner sliss på 10 cm utenpå det. Og trekant lekt oppe. Då blei det ein fin topp. Som eg glattet. Blei egentlig ein fin sitte benk av heile muren.
1   Siter
HSt
   #5
 37,793     Lillestrøm kommune     0
Stablestein murer f.eks fra Asak går også bra i kurver. En endesnur noen steiner, på rette murer ligger de 2. hver vei. Men TS har i allefall kontroll på oppskriften han gir her.
  Siter
Annonsørinnhold
Les også:
Slik murer du din drømmevilla
TSt
   #6
 15,105     0
Jeg ville hatt isolasjon på bakseiden av fundament / mur og så kan det være vanlig med rør gjennom litt over bakkenivå på noen som sikkerhet hvis drenering ikke skulle ta unna.
  Siter
jolle
  (trådstarter)
   #7
 46     1
kjegl Sunday, July 17, 2016
Multiblokk har kurveblokker som kanskje kan vere interessant, avhengig av korleis du har sett for deg kurvene. Har ikje prøvd ei sjølv.

http://www.multiblokk.no/multiblokk/hovedmeny/til-hagen-din/forskalingsblokk-kurve


Vi så på disse og fant ut at kurven ikke ble helt riktig.
Men vil jo gjøre jobben mye enklere. Prøvde faktisk å finne ut hvor jeg kunne kjøpe disse på østlandet.
Noen som vet? Fant bare forhandlere på vestlandet.
1   Siter
jolle
  (trådstarter)
   #8
 46     0
TSt Sunday, July 17, 2016
Jeg ville hatt isolasjon på bakseiden av fundament / mur og så kan det være vanlig med rør gjennom litt over bakkenivå på noen  som sikkerhet hvis drenering ikke skulle ta unna.

Hvordan type rør kan jeg dra gjennom?
Vi skal kanskje sette opp en annen mur senere der det er mer aktuelt, så greit å vite.
  Siter
TSt
   #9
 15,105     0
Må bare ha noe som tåler trykket i betongen under støping. Avkapp av ikke for tykke avløpsrør f.eks.   Har sett slike hull i sokkel på mur og som kommer ut noen cm over bakken på yttersiden.
