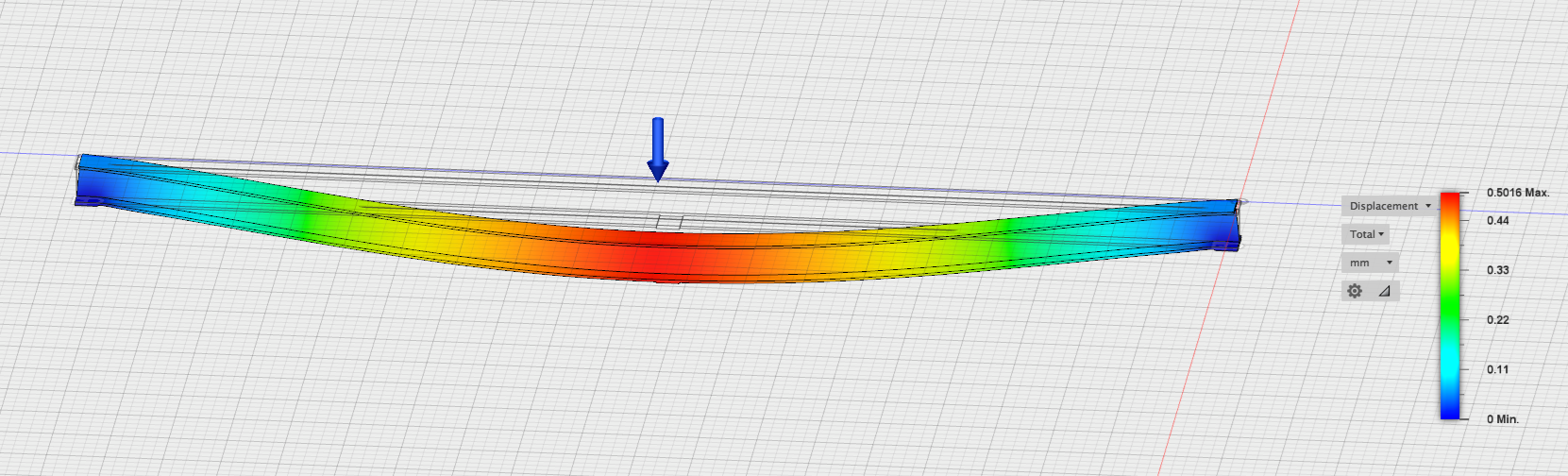

Ved å kjøre ett eller annet stål i programmet, så får jeg 0,5mm nedbøy på midten ved 7500N last over hele drageren. Bildet viser en overdreven deformering for visuell analyse. Se høyre side for faktisk deformasjon.

Les til øyet blir stort og vått:

http://www.norskstaal.no/filestore/Filer_til_artikler/Tabeller/Tabellerkomplettuten2sistsidersecured.pdf

Side 6 og 7 er antakelig det mest relevante; det er tabeller for HEB-bjelker (side 40-41) også, men ikke med de verdiene du er ute etter...

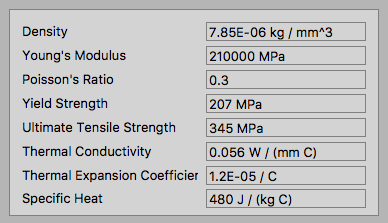

Side 6 tilsier at flytegrensen (yield strength) på S355 er i underkant av 355(!)MPa, litt avhengig av godstykkelse. Strekkfastheten (tensile strength) er mellom 470-630. Resten av verdiene du leter etter fant jeg ikke; mulig at google og wikipedia kan si noe.. (dette er felles europeiske kvalitetsstandarder...)

angående simuleringen: 7,5kN over hele lengden (hvor lang?) er veldig lite i forhold til bjelkedimensjonen...
(Byggdetaljblad 520.226 sier at HE340B f.eks. tåler ca 80kN/m ved et spenn på 6,5m, altså totalt 6,5x80= 520kN jevnt fordelt)

Inge79 Monday, February 20, 2017

angående simuleringen: 7,5kN over hele lengden (hvor lang?) er veldig lite i forhold til bjelkedimensjonen...
(Byggdetaljblad 520.226 sier at HE340B f.eks. tåler ca 80kN/m ved et spenn på 6,5m, altså totalt 6,5x80= 520kN jevnt fordelt)

Garasjebygging er helt nytt for meg så jeg vet ikke mye om dette.
I arkene til jatak står det at drageren er dimensjonert for 4kn snølast og 1kn vindlast, totalt 5kn.

Er dette pr meter på drager eller pr m2 tak?

Den er 10m lang.

Det er nok pr kvadratmeter tak. (4kN snølast=ganske nøyaktig 400kg)

Ok, 10 meter er jo en "voksen" spennvidde... (tabellen i byggdetaljbladet stopper på 9,0...)

Du må også huske å ta med egenlast og eventuell nyttelast. Streng tatt trenger du kun e-modul (youngs modulus), da det er deformasjon og ikke spenningen som er dimensjonerende i de aller fleste tilfeller når det gjelder bygg. E-modul for stål varierer ikke veldig mye fra legering til legering, men ligger typisk mellom 190-210 Gpa. Legger du deg i midtsjiktet der bør du være safe.

Du må også huske å ta med egenlast og eventuell nyttelast. Streng tatt trenger du kun e-modul (youngs modulus), da det er deformasjon og ikke spenningen som er dimensjonerende i de aller fleste tilfeller når det gjelder bygg. E-modul for stål varierer ikke veldig mye fra legering til legering, men ligger typisk mellom 190-210 Gpa. Legger du deg i midtsjiktet der bør du være safe.

Og pass deg ved bruk av finite element analyse, det kan se ut som frihetsgradene i simuleringen din ikke stemmer med virkeligheten. Har du låst fast endeflatene? Dette gir veldig feil bilde, bjelken skal ligge fritt opplagret. FEM analyse krever mye av brukeren for å få et mest mulig riktig svar, manuell regning er safere hvis man ikke helt vet å vurdere resultatet man får ved FEM. "Shit in, shit out" gjelder i aller høyeste grad, og det er mange steder man kan få shit in ved FEM.

Prøv ASTM 572. Den skal være samme som S355. Fusion360 er veldig USAvridd på mange måter, også mht. materialer.

Og jeg reagerte på det samme som Frode_K.

I virkeligheten så vil ikke det være en fast opplagring selv om du sveiser dem til vertikale stendere i garasjen. De er ikke et stivt feste da de selv kan deformeres. Om ikke F360 tillater riktig opplagring kan du tegne inn stenderene dine med fast opplagring i bunn og ta dem med. Da bør det bli samsvar med virkeligheten. Toppen av grunnmuren kan vel defineres som fast med ubetydelig feil.

Takk for gode tips gutter.

Som sagt tidligere, så jobber jeg mye med komponentsimulering. Byggteknisk har jeg 0 peiling på annet enn at jeg prøver å bygge en garasje for tiden
