Den utregningen din av laster får jeg ikke helt til å stemme... Og jeg får ikke kontrollert det heller da det ikke er satt på mål på tegningen annet enn åpningen på porten på 4 meter. Sett på noen mål i begge retninger slik at vi kan se hva lastarealet blir på bjelken... Så skal jeg se om jeg kan komme opp med en fornuftig løsning.
Det kan godt være at jeg har regnet noe feil. Jeg tok hele arealet av taket, men det er ikke hele arealet somblir understøttet av bjelken. Jeg tenkte at da var jeg i hvertfall på den sikre siden...
Ja du er på den sikre siden, men dette blir nok litt vel overkill for bjelken din. Jeg har kommet fremt til 86,6 (87) kN som en punktlast fra stålbjelken ned på betongbjelken, som er litt mer humant å finne armering til.
Dette gjorde jeg på følgende måte: For å forenkle litt tenker vi at arealet er kvadratisk med lengde 7,2 meter og bredde 5,9 meter.
Først tar vi bredden for å finne last per meter på stålbjelken - kN/m. Halve lengden på hver side går inn på stålbjelken -> 2,4/2 = 1,2 m på ene siden og 3,5/2 = 1,75 m på andre siden. Totalt 2,95 meter.
Last pr.m stålbjelke = egenlast + nyttelast
= 0,8 x 2,95 x 1,2 + 6 x 0,8 x 2,95 x 1,5 = 24 kN/m

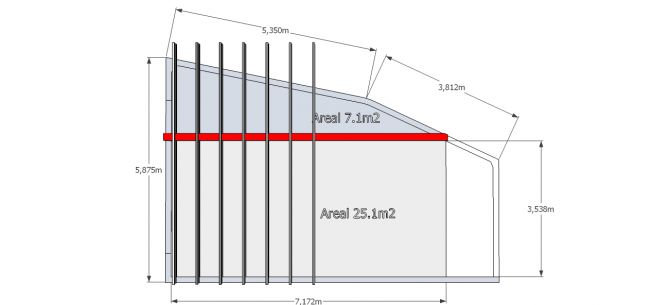

Det hele blir litt rart. Regnestykket ditt stemmer jo ikke med tegningen. Vanskelig å gi råd når du opererer med helt feil beregning. Igjen, hvordan er den røde bjelken beregnet?
Den røde bjelken er ikke beregnet. Den blir HEB200.
Det er de første bjelkene i bjelkelaget som får forlangt spenn, resten er greit ift 200 rantibjelker.
I.o.m at alle rantibjelkene blir kuttet har jeg bergnet vekten av taket til og ligge på bjelken.
Etter tilbakemelding på at utregningene var feil, satte jeg meg ned å regnet dette med litt større nøyaktighet, jeg kom til 81kN punkt last. Det er jo ikke så langt fra hva 86kN. Jeg var jo bare 120% ute på overslaget...
Uten å ha regnet på det selv ser utregningen til gas riktig ut. Du begynte jo på 185kN som jeg mente var det dobbelte av hva det skulle være. Er du sikker på at den røde bjelken er stiv nok? Ville nok tatt en sjekk på den også. Hvis du legger med cc 300 i stedet for 600 vil jeg anta du kan øke spennet med ca 20%. Har du vurdert om det er nok?
Ja det er nok mer rikitig det vi har kommet frem til nå. Jeg har jo forenklet litt med å ta samme lastebredde på den ene siden likt over hele stålbjelken. Jeg ser av tegningen at dette blir mindre og mindre jo lenger "bak" på bjelken vi kommer. Men rundt 80-90 kN skal det være fullt mulig å armere denne bjelken riktig.
Har fått et forslag på 2x20mm kamstål i bunnen, og 2x12mm kamstål i toppen i 5m lengder. Dette skal bindes sammen med 8mm kamstål bøyd i firkant med cc på 90cm.
Dette gjorde jeg på følgende måte:
For å forenkle litt tenker vi at arealet er kvadratisk med lengde 7,2 meter og bredde 5,9 meter.
Først tar vi bredden for å finne last per meter på stålbjelken - kN/m. Halve lengden på hver side går inn på stålbjelken -> 2,4/2 = 1,2 m på ene siden og 3,5/2 = 1,75 m på andre siden. Totalt 2,95 meter.
Last pr.m stålbjelke = egenlast + nyttelast
= 0,8 x 2,95 x 1,2 + 6 x 0,8 x 2,95 x 1,5 = 24 kN/m
Last ned på betongbjelke:
24 kN/m x 7,2 meter / 2 = 86,6 => 87 kN!
Arrester meg hvis jeg har regnet feil :)
Det er de første bjelkene i bjelkelaget som får forlangt spenn, resten er greit ift 200 rantibjelker.
I.o.m at alle rantibjelkene blir kuttet har jeg bergnet vekten av taket til og ligge på bjelken.
Etter tilbakemelding på at utregningene var feil, satte jeg meg ned å regnet dette med litt større nøyaktighet, jeg kom til 81kN punkt last. Det er jo ikke så langt fra hva 86kN. Jeg var jo bare 120% ute på overslaget...
